西門子變頻器維修報錯維修：西門子S120逆變柜，系統結構為cu320-2pn+aim+ALM+mm系統，一個整流器下面有兩個驅動，每個驅動控制一個西門子異步電機，驅動Cliq口，形成一對拖車架。整流閉合后，讓Cu的do點控制一個繼電器閉合，繼電器的觸點通過DC24V使兩個24V交流接觸器閉合，為兩臺電機的風扇供電。這是關于電路結構的。兩臺電機之間的負載為離合器，一臺為速度模式，另一臺為轉矩模式。

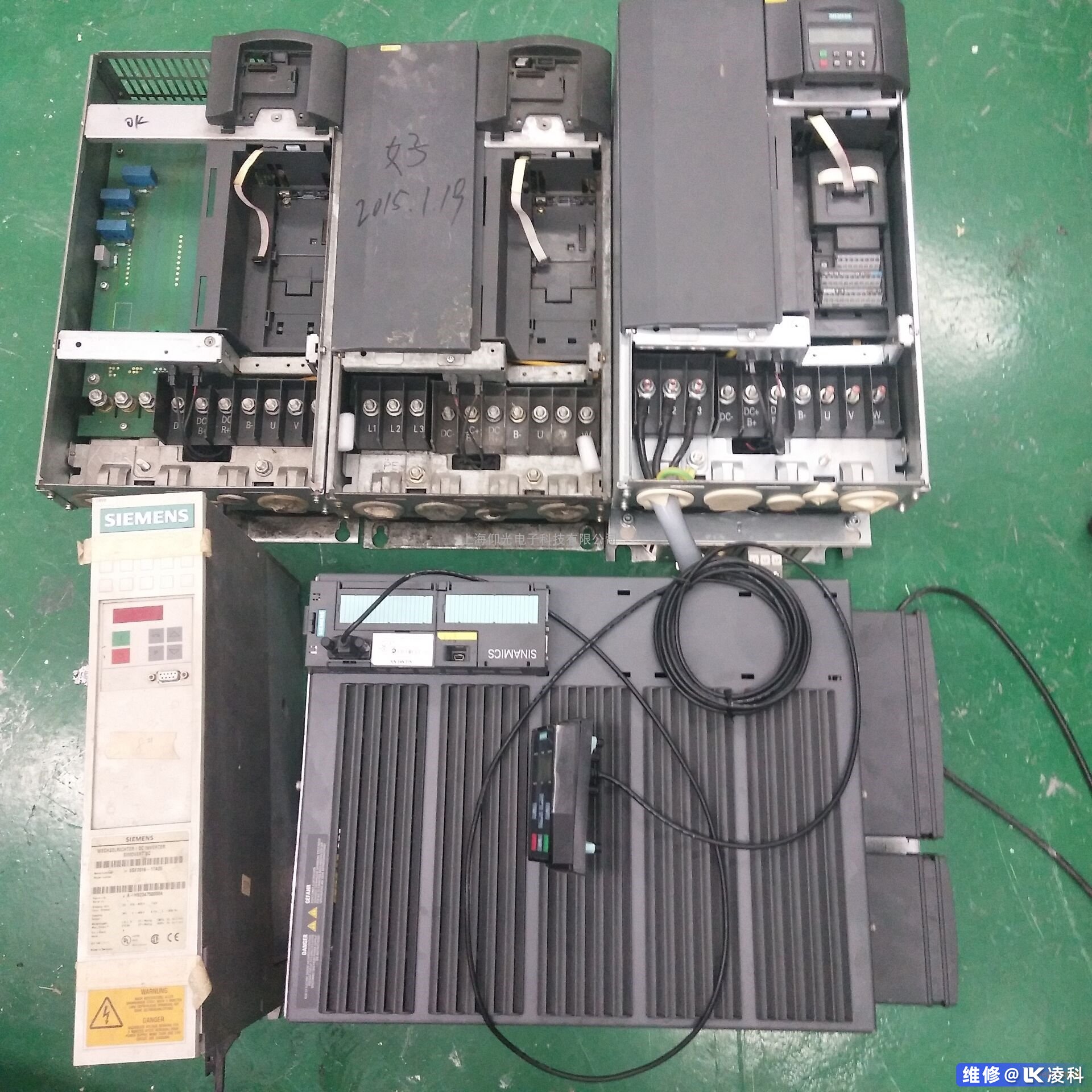

  西門子變頻器維修檢測：

  設置完成后，檢查線路并通電。設備配置完成編譯后，就正常了。當配置在線下載到cu320-2pn單元時，是正常的。下一步是工作臺的空載運行。

  首先由控制面板識別電機，然后由PLC控制和啟動電機。電機可以正常啟動，但運行兩三次后，變頻器突然報錯。

  啟動器在線查看 f30005 POWERUNIT:OverloadI2t（16384）、F30021 POWERUNIT:GROUNDFAULT (- 32620) 和 f30875 POWERUNIT:powersupplyvoltagefailed（組件號：2）、f6010、a7810等。

  復位后還有兩個錯誤f30005和f30021無法清除。出現故障時，電機空轉，轉速只有1000轉，但R36過載198.2%；然后檢查參數r3113.3 = 1；r949.0 = 16384；r949.1 = 32680。

  當時報了以下錯誤。

  接下來，不管怎樣，整流單元都無法啟動，每次都報上面的錯誤。后來發現是f06010故障被過報，EP24 V使能丟失。此處，該故障可復位，其他故障不可復位。看到這個故障，懷疑是線路短路的可能。

  西門子變頻器維修初步處理

（1） 拆下西門子變頻器上的電機線，晃動電機對地絕緣，發現正常

（2）電機動力線與回轉動力線絕緣層拆除，發現正常

（3）模塊弱電檢測，檢測EP使能，3 / 4端子間確實有24V

（4）瞄準進線檢測電壓為405v；目標輸出功率檢測電壓為405v

（5）斷開驅動單元與整流電源之間的直流母線，重新上電，然后用控制板啟動整流單元。故障和以前一樣

（6）請西門子技術支持工程師，在指導下打開整流器，設置p3410=5和p340=2；然后看到R36（CO：功率單元過載i2t）為200%，找不到過載的原因。根據他的判斷，整流模塊有問題。然后檢查機柜內的接線，沒有發現電路問題；通過不斷的測試，發現只要ALM運行反饋與do1相關聯，就報錯，檢查do1控制的繼電器和接觸器。發現接觸器的選擇有誤。原來選用的是DC24V線圈的交流接觸器，但是3rt6016-1ab01的線圈是AC24V，接觸器線圈加DC24V電源后，一開始沒有問題，但經過幾次操作后，線圈擊穿，導致24V開關電源輸出短路，導致開關電源輸出電壓下降，進而出現f06010使能丟失故障；故障后，整流器停止，導致do1不再輸出。
