日鋒變頻器升速跳閘故障維修早知道：4月15日我們公司收到一位客戶的來電咨詢，日鋒變頻器升速跳閘故障是否可以維修。在初步判斷了情況后，我們公司安排了技術人員上門服務。日鋒變頻器在升速過程中出現跳閘故障是工業現場常見問題之一，可能導致產線停滯、設備損壞甚至安全事故。

日鋒變頻器在升速過程中出現的跳閘故障可根據其觸發機制分為過電流型、過電壓型、過熱型和參數設置型四大類，每類故障都有其獨特的觸發條件和表現特征。

過電流型跳閘是最常見的升速故障，通常表現為變頻器在加速階段突然停機，顯示”OC”（Over Current）或類似代碼。這類故障可能源于電機繞組短路、電纜絕緣不良、機械負載突增或加速時間設置過短。其特點是跳閘瞬間電流值明顯超過日鋒變頻器額定電流，可通過監控變頻器輸出電流曲線確認。

過電壓型跳閘多發生在減速階段，但在特定情況下也可能在升速時出現，尤其是當電網電壓波動較大或制動電阻配置不當時。這類故障通常顯示”OU”（Over Voltage）代碼，直流母線電壓超過安全閾值（如800V對于380V級變頻器）。升速過程中的過電壓可能源于：電網電壓本身過高；電機回饋能量無法及時消耗；或變頻器內部電壓檢測電路故障。使用萬用表測量輸入電壓和直流母線電壓可快速判斷是否屬于此類問題。

過熱型跳閘表現為日鋒變頻器溫度異常升高后保護動作，通常顯示”OH”（Over Heat）故障代碼。升速階段由于電流增大，功率器件發熱量增加，如果散熱系統存在問題（如風扇停轉、風道堵塞或環境溫度過高），極易觸發此類保護。過熱故障的特點是跳閘前往往有溫度逐漸升高的過程，且重新上電冷卻后可能暫時恢復正常運行。紅外測溫儀可幫助定位過熱部位，是診斷此類問題的有效工具。

參數設置不當導致的跳閘故障往往最具隱蔽性，可能表現為多種保護代碼或無代碼顯示。升速相關的關鍵參數包括：加速時間（P0-07）、轉矩提升（P0-09）、過流保護水平（P5-01）等。設置值與實際負載特性不匹配時，即使硬件系統完好，也可能頻繁跳閘。此類故障的特征是空載運行正常，加載后出現故障；或相同負載下，手動緩慢升速正常，但自動加速時跳閘。

負載特性突變是另一類需要特別關注的跳閘誘因。某些設備在加速過程中存在非線性負載變化，如離心風機遵循平方轉矩特性，而破碎機可能出現周期性沖擊負載。若日鋒變頻器參數未針對此類特性優化，升速階段極易因瞬時過載而跳閘。診斷此類問題需要結合工藝知識，觀察跳閘是否發生在特定轉速點或特定負載條件下。

瞬時電源異常也可能表現為升速跳閘，尤其對于電網質量較差的場合。電壓驟降或瞬時中斷可能導致變頻器控制紊亂，在恢復供電后嘗試繼續加速時因條件不匹配而跳閘。此類問題通常伴有”UV”（Under Voltage）報警，且可能隨機出現，與負載大小無直接關系。安裝電源質量分析儀可幫助捕捉此類間歇性問題。

面對日鋒變頻器升速跳閘故障，結構化的診斷流程能顯著提高排查效率。首先進行外觀檢查，包括查看變頻器外殼有無過熱痕跡、散熱風扇是否正常運轉、電纜接頭有無松動或燒蝕。同時檢查電機和機械負載狀態，確認聯軸器無偏移、軸承無卡滯、傳動帶張力適當。

參數審核與記錄分析是診斷升速跳閘的關鍵步驟。調取日鋒變頻器故障記錄，確認跳閘時的具體代碼和運行參數（電流、電壓、頻率、溫度等）。對比歷史正常運行數據，尋找異常波動點。重點檢查與升速相關的參數設置：加速時間（通常設定為10-30秒，重載場合需更長）、轉矩提升（一般3%-5%，過高易導致磁飽和）、電流限制（建議110%-150%額定值）。有條件時可連接調試軟件，實時監測加速過程中的參數變化曲線。

電氣系統檢測是排查過流/過壓故障的核心環節。使用萬用表測量輸入電壓，三相間偏差不應超過2%；檢測直流母線電壓，空載時應約為輸入線電壓的1.35倍。使用絕緣電阻測試儀（500V檔）測量電機和電纜的絕緣電阻，相間及對地都應大于1MΩ611。進行導通測試檢查輸出端有無相間短路，特別注意電機接線盒內端子是否松動或碳化。對于大功率日鋒變頻器，還需檢查預充電電阻和接觸器狀態，其故障可能導致直流母線電壓不穩定而誤跳閘。

電流波形分析能深入診斷潛在的電氣問題。使用鉗形電流表或電流探頭配合示波器，觀察加速階段的電流波形。健康的系統應呈現平滑上升的曲線，若出現以下異常則提示特定問題：電流尖峰—可能電機繞組局部短路或電纜絕緣不良；波形畸變—可能整流橋或IGBT模塊故障；不平衡—可能電源缺相或電機相間電阻不均。對于矢量控制的日鋒變頻器，還可檢查d/q軸電流分量是否正常，異常值可能提示電機參數辨識不準確。

機械系統檢查對于排除負載引起的跳閘至關重要。斷開電機與負載的機械連接，手動盤車感受阻力是否均勻，異常阻力可能提示軸承損壞、齒輪箱故障或機械結構干涉。使用百分表檢測軸的徑向跳動和軸向竄動，一般要求徑向跳動不超過0.05mm。對于皮帶傳動系統，檢查皮帶磨損情況和張緊力；對于齒輪傳動，檢查齒面磨損和嚙合間隙。機械系統的隱性故障往往在低速時不明顯，但隨轉速升高而加劇，這正是升速跳閘的典型特征。

確認日鋒變頻器升速跳閘的具體原因后，針對性的維修干預能有效恢復設備性能。對于確認的過電流故障，參數優化調整是最直接的解決方案。適當延長加速時間（參數P0-07），重載場合可設置為30-60秒；調整轉矩提升（P0-09），一般從最低值開始逐步增加至剛好消除啟動抖動；優化過流保護水平（P5-01），根據實際負載特性設置，避免過于敏感511。修改參數后應進行階梯測試：先空載加速，再逐步增加負載，記錄每次跳閘點以精確調整。

電機與電纜維修是解決絕緣類過流問題的根本方法。測量電機三相繞組的直流電阻，偏差不應超過2%；使用兆歐表檢測繞組對地絕緣，潮濕環境中的電機受潮是常見故障，可采用烘箱干燥或通低壓直流電除濕。檢查電機電纜的絕緣狀態，特別是彎折處和連接端子，發現表皮破損或芯線氧化應立即更換。對于長距離線路，考慮增加輸出電抗器以抑制高頻漏電流，其電感量通常選擇1%-3%的壓降對應值。

散熱系統維護能有效預防過熱型跳閘。清潔日鋒變頻器內部積塵，特別是散熱片風道（壓縮空氣吹掃方向應與風扇氣流一致）；檢查冷卻風扇運轉狀態，軸承卡滯或繞組短路是常見故障，測量風扇電壓確認供電正常。對于大功率變頻器，檢查散熱膏是否干涸，重新涂抹導熱硅脂（如信越G-777）可改善IGBT模塊的散熱效率。環境溫度過高時，應考慮增加強制通風或空調降溫，確保進風溫度不超過40℃。

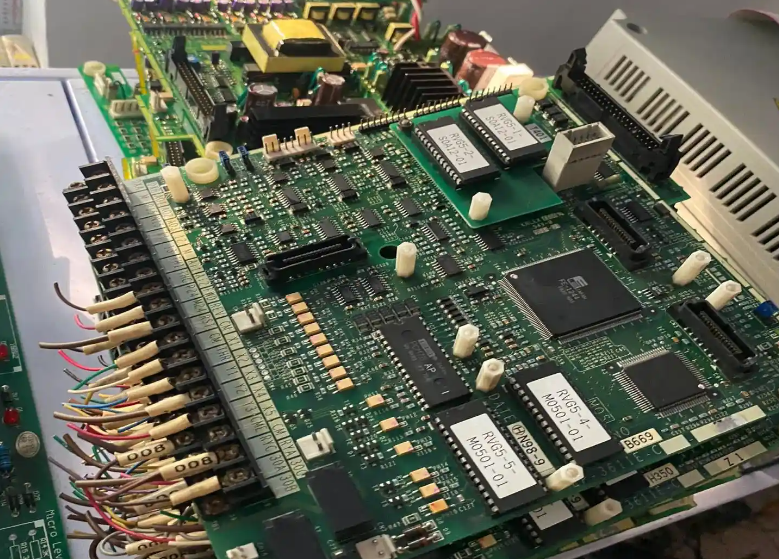

電子元件更換需要專業的電子維修技能。對于確認損壞的IGBT模塊，選擇原廠或參數匹配的替代品（注意Vce(sat)和開關時間參數）；更換直流母線電容時需確保容量和ESR值相近，最好成組更換。維修電路板時采取防靜電措施，使用恒溫烙鐵（溫度不超過350℃）避免焊盤脫落。對于多層PCB或BGA封裝元件，建議返廠維修或更換整個控制板。維修后應進行48小時老化測試，監測關鍵點溫升和波形穩定性。

電源質量改善能解決電壓相關的跳閘問題。安裝輸入電抗器（3%-5%阻抗）可抑制電網諧波和電壓突變；增加交流穩壓器或UPS應對頻繁的電壓波動。檢查配電系統的接地電阻，應小于4Ω，不良接地可能引入干擾導致誤報警。對于雷電多發區，還應安裝浪涌保護器(SPD)，其電壓保護水平Up應低于日鋒變頻器耐壓值。電源改造后，使用電能質量分析儀驗證各指標是否符合IEC61000標準。

機械負載調整能消除非電氣類跳閘誘因。對于離心類負載（如風機、泵），檢查進口閥門或擋板是否在啟動時處于關閉狀態（應遵循”輕載啟動”原則）。對于恒轉矩負載（如輸送機），確保無過載或機械卡死，必要時重新計算功率匹配。沖擊性負載可考慮安裝飛輪或液壓緩沖器平抑轉矩波動。皮帶傳動系統需調整張緊力至適中狀態，過緊會增加啟動轉矩，過松則可能打滑。

控制策略升級可提升復雜負載下的加速性能。對于高端日鋒變頻器，啟用矢量控制模式（參數P0-02）比V/F控制具有更好的轉矩響應和過載能力；執行電機參數自學習（P1-00至P1-05）能顯著提高控制精度，特別對于非標電機或長電纜場合。對于升降類負載，可配置”預轉矩”功能（P3-05）防止啟動時溜車；對于大慣量負載，啟用”S曲線加速”（P0-19）減小機械沖擊。每次修改控制策略后，都應從低速開始逐步驗證，避免直接全速測試。

固件升級可能解決某些隱性跳閘問題。訪問日鋒官網查詢設備最新固件版本，某些早期版本的軟件可能存在升速邏輯缺陷或保護算法過于敏感。升級前備份所有參數，升級后執行工廠復位并重新輸入參數（避免兼容性問題）。對于通信控制的系統，還需檢查PLC或上位機程序是否與變頻器固件版本匹配，必要時更新控制邏輯。
