西門子直流電源短路故障維修基礎指南：7月16日我們公司收到一位來自老客戶推薦的新客戶的來電，咨詢西門子直流電源發生了短路的故障問題。西門子直流電源系統在工業自動化領域應用廣泛，其穩定運行對生產至關重要。然而，短路故障是直流電源系統最常見的硬件問題之一，可能導致設備停機、生產中斷甚至設備損壞。

西門子直流電源短路故障的常見硬件原因

功率器件損壞是最常見的短路原因之一。IGBT（絕緣柵雙極型晶體管）和晶閘管（可控硅）作為電源模塊中的核心功率開關器件，在過流、過壓或散熱不良情況下極易擊穿短路。例如，6SL3330-7TE32-6AA4電源模塊中的IGBT短路會導致系統直接跳閘保護。同樣，直流調速器底部的可控硅短路也是啟動即跳閘的典型原因。這些功率器件通常由于瞬時過電壓、散熱不良或長期過載工作而損壞，表現為器件兩端電阻接近于零。

整流電路故障同樣會導致嚴重的短路問題。電源模塊中的整流塊（如DS11）擊穿短路會使交流輸入直接短路，引發保險熔斷。濾波電容（如C12、C13）嚴重漏電或擊穿也會形成類似短路的低阻抗通路，特別是在高壓大容量電解電容中較為常見。此外，浪涌吸收器（如VS11）故障會失去過壓保護功能，間接導致后續電路元件損壞。

保護元件失效是另一個重要原因。電源系統中的TVS（瞬態電壓抑制）二極管、穩壓二極管（如S68C 6.8V穩壓管）在過壓情況下應導通保護，但如果這些元件本身短路，反而會直接造成電源輸出短路。同樣，防反接二極管如果擊穿短路，也會導致輸入電源短路。

PCB板損壞不容忽視。在實際案例中，電源板上的印刷線路可能因過流而燒斷，甚至造成碳化短路；貼片元件焊點因熱應力開裂可能導致相鄰線路短路；高電壓爬電也會在潮濕或污染環境下形成PCB表面漏電通道。

連接器與線纜問題也是潛在風險。電源模塊的輸出端子（如CP15）短路會使F13（3.2A）熔斷器熔斷；內部連接器接觸不良可能產生電弧導致短路；外部電纜絕緣破損會使正負電源線短路，這在移動設備的供電電纜中尤為常見。

輔助電路故障同樣可能引發主電路問題。開關電源中的開關管（如Q14、Q15）擊穿會使輸入直流母線短路；保護二極管（如D33、D34）開路會失去保護功能，導致主開關管損壞。此外，控制板上的AD轉換器參考電壓異常可能導致保護電路誤動作，間接引發電源問題。

了解這些硬件故障原因有助于技術人員在維修時快速定位問題區域，提高維修效率。值得注意的是，許多短路故障具有連鎖反應特性，一個元件的損壞可能導致其他元件相繼故障，因此在維修時需要全面檢查相關電路。

西門子直流電源短路故障的維修步驟

成功診斷出短路故障點后，系統化的維修流程是確保修復質量的關鍵。西門子直流電源系統的維修需要遵循特定的步驟和注意事項，以防止二次損壞或安全隱患。以下是經過實踐驗證的有效維修方法：

安全預處理是任何維修工作的首要步驟。維修前必須確保設備完全斷電，對于直流母線等高壓部分（可能存有高達800V電壓），必須使用專用放電工具或電阻進行徹底放電。例如，西門子S110系統在電樞短路保護激活時，直流母線電壓可能超過800V，若未充分放電直接操作極其危險。同時，應佩戴防靜電手環，防止ESD損壞敏感電子元件，特別是處理控制板（如CUD1板）時。工作區域應保持整潔干燥，使用防靜電墊，工具需絕緣處理。

損壞元件更換需要謹慎操作。對于表面貼裝元件（如SMD二極管、IC），建議使用熱風槍而非普通烙鐵，溫度控制在300-350℃之間。實際案例中，維修MP2467DN電源IC時，”用熱風槍更換后，再恢復穩壓管，上電，測量穩壓二極管兩端，有DC5V”，證實了熱風槍維修的有效性。對于通孔元件，應使用適當功率的烙鐵（30-60W），避免長時間加熱損壞焊盤。更換功率器件（如IGBT、晶閘管）時，必須確保散熱面清潔平整，均勻涂抹導熱硅脂，扭矩符合規格（通常0.5-0.8Nm）。

PCB修復是處理線路損傷的關鍵環節。對于燒斷的印刷線路，應徹底清除碳化部分，使用細銅線或專用導電銀漆進行橋接，然后涂覆保護漆防止氧化。維修案例中記載”還有一段印刷電路燒斷，焊了一段細導線”，成功恢復了電路連通性。對于多層板內層短路，可能需要專業設備檢測和修復，這種情況建議更換整個板卡。所有修復后的區域應進行絕緣處理（如涂覆三防漆），特別是高壓部分。

保護電路校驗是維修后必不可少的步驟。更換TVS管、穩壓管等保護元件后，應驗證其擊穿電壓是否符合規格，如案例中的”TVS二極管（超過26V就會導通）”。同樣，保險絲必須使用原規格型號，維修人員質疑”選3.15A保險，是不是熔斷電流太大？1.5A應該就夠吧？”，擅自更改保險規格可能導致更嚴重的損壞。對于過壓、欠壓保護點（如西門子電源模塊的過壓保護點為輸出電壓的115%-135%），應通過調壓器輸入驗證保護功能是否正常恢復。

參數校準對確保系統精度至關重要。維修涉及電壓檢測電路（如分壓電阻、運放、ADC）后，必須重新校準。例如6RA80調速器維修后需對比”參數R50015/R50016顯示值與實際測量值”，必要時調整P353等報警閾值參數。模擬量模塊（如SM331）需要檢查”四相電路連接”是否正確，確保”S+和S-端”連接以獲得高精度輸出。對于含有微調電位器的電路，應記錄原始位置，調整后測試，必要時使用精密電壓/電流源輔助校準。

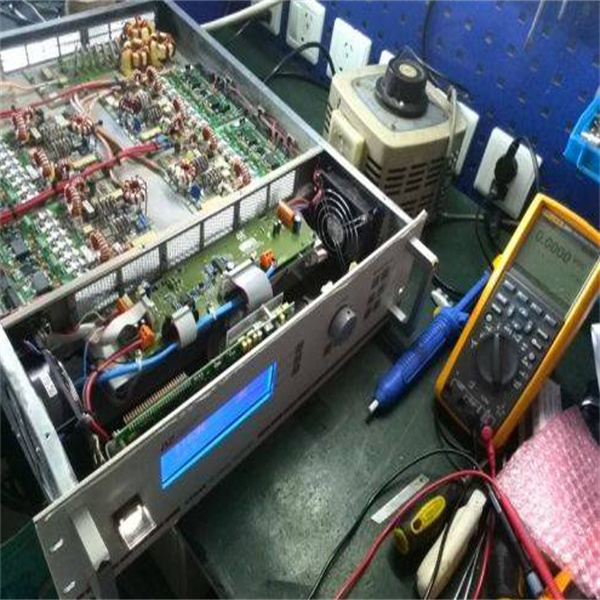

分階段上電測試是避免二次損壞的安全策略。維修后首次上電建議采用以下流程：斷開所有負載，使用隔離變壓器和調壓器逐步升高輸入電壓；監測輸入電流，異常時立即斷電；先驗證輔助電源（如+5V、±15V）正常后再恢復主電路供電。例如，維修案例中先”將+5V負載電路脫開后，開關電源有了穩定輸出”，確認電源正常后再逐一恢復負載。對于復雜系統，可參考”西門子直流調速器參數整定步驟”，從基本參數開始逐步調試。

系統聯調是最后的驗證環節。維修完成后，應進行帶載測試，逐步增加負載至額定值，監測溫升、效率、波形等關鍵指標。對于調速系統，需按標準流程整定電流環、速度環參數，如”調整速度環比例增益，積分電容，以使速度穩定；重新整定電流環參數”。同時，應運行足夠長時間（建議至少2-4小時）進行老化測試，確保沒有隱性故障。測試中應密切注意異常聲音、氣味或發熱點，這些往往是潛在問題的早期信號。

維修文檔記錄常被忽視但極為重要。完整的維修報告應包括：故障現象描述、檢測數據、更換元件清單（位置、型號）、調整參數、測試結果等。這些文檔不僅有助于日后同類故障快速處理，也是設備維護歷史的重要部分。例如，案例中詳細記錄了”拆下測量電阻值2個都是0.1Ω，短路”和”焊了一段細導線”等關鍵步驟，為后續維修提供了參考。
