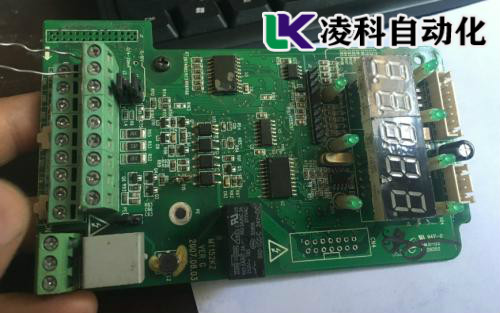

匯川變頻器三相不平衡小故障大問題解決 匯川變頻器的有一個小問題，那就是報警ERR13，匯川說明書顯示是三相不平衡故障，這個故障我相信不是什么大問題。而這個大問題就大在。空載測試的時候它是正常的，而上電帶電機測試的時候就報警了，所以一開始拿到這個機器的時候，拿回處理的時候一起正常，而上機測試以后又報警ERR13,所以前前后后跑了客戶那邊好幾趟，還是沒有解決問題。后來示波器幫我解決了問題，通過示波器檢測后**終發現了問題，下面拿出來分享一下，對于維修匯川變頻器三相不平衡的有參考意義。找出匯川三相不平衡的檢修思路還是很重要的。







  這臺變頻器是軋鋼生產線上使用的，平時工作時間特別的長，頻繁的加載和輕載和空載的切換，這個特別考驗變頻器的性能，據說軋鋼需要不斷的起重和放下，每分鐘需要好幾次，每天不間斷的工作達到10個小時以上，這使得變頻器的驅動電源不斷的啟停狀態。所以我們下面的測試出來的故障和這個工作的背景還是非常的吻合的。從這一點也可以說明，研究變頻器的工作環境，對變頻器的維修還是非常有幫助的。





  為了解決這個故障。帶負載顯示報警ERR13，根據經驗。這個是驅動電源以及周邊故障造成的。所以首先使用示波器對電源驅動板進行檢查發現波形不正常。但是單獨對驅動進行檢查的時候發現一切正常，于是就對周邊的電路開始檢測，發現驅動光耦U12異常，這個應該就是故障的原因吧，于是更換U12后，重新測試顯示工作正常，帶電機運轉也沒有問題，故障排除。







  當遇到輸出三相不平衡故障，其實有很多原因的，一般都是兩大方面，驅動電源問題、檢測電壓故障問題。做好這兩個方面的排除基本都能解決問題。有時候對工作環境的分析，說不定有奇效哦，有一次客戶的三菱變頻器過熱保護，我們一看是水泥廠，環境從到處都是灰塵，斷定是環境造成的，所以就直接去灰塵，洗風扇，半小時搞定了故障。通過對環境的估計就能解決問題，這個匯川也是由于長時間的不斷加速減速的對于驅動電源是個考驗，所以我們直接檢測驅動電源，果然找到了問題的所在。而這個故障并不是驅動電源的直接問題，而是驅動電源的光耦出現了問題，頻繁的工作導致了達到了使用壽命。
