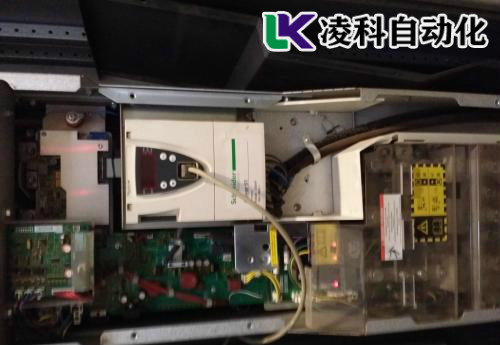

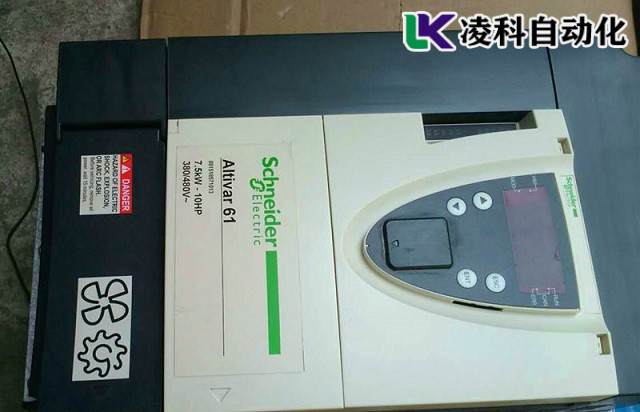

施耐德變頻器報警HDF故障維修 曠日持久的技術總結。也許有的工程師都是幾個月的技術摸索，這些都不算什么，近期遇到一位高手，使用了一年的時間把一個施耐德的機器故障給摸透了，這個不是單純的技術范疇了而是對自己的心境的修煉和追求了，下面就用人稱我來講述一下這個技術的解決過程。我在一家大公司工作，專門維修工控產品，我有一個不好不壞的習慣就是遇到問題**要把搞明白，不然吃飯睡覺都不踏實，這個變頻器型號是施耐德61-315千瓦，啟動時報警HDF故障，因?yàn)榫S修大功率的比較少，不像小功率的幾乎每天都能遇到，而那么大的功率估計一年才會碰到幾次，所以拿出來分享一下。







  說實話那么大的功率315千瓦，真不是總能遇到的，利潤高，技術難度大，不管是哪個方面都是具有技術挑戰的，所以還是非常樂于去嘗試的。所以我就先從故障表現下手了，這個變頻器一上機就報警HDF,開機顯示RDY,查了一下施耐德的維修手冊顯示HDF是輸出短路和接地短路，故障表現也沒什么特別的，就是普通的輸出短接或者接地的問題。



  前一次維修的時候我就把故障鎖定在了電源問題上，檢測了Q4模塊、AD8602模塊、7805模塊、7915模塊等模塊。還有驅動板的6路也需要檢測，如果一短線也會報這樣的故障，當然接地線和解接地短路的檢測線路也是需要排除的，結果并沒有什么異常，此時的檢修思路需要調整了。







  再次寫這段時候其實過了一年都了，**臺機子因?yàn)樽约旱姆e累不夠并沒有解決故障，機子交給公司的老員工解決后，自己也是進行了終結，后來這個客戶的相同型號也陸續發生了故障后來都發到我手上，我都是先嘗試維修，如果搞不定就送給其它的外修了。

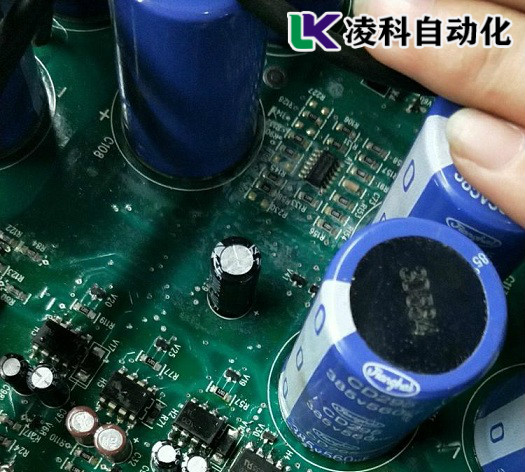

  經過修了幾臺后我總結了這一類故障其實就跟下面幾個模塊是否故障有關系了，主板，驅動板，馬達板，開關電源。只要排除這三個模塊基本都能搞定了。首先就是從開關電源開始，因?yàn)樯想姴伙@示這個故障少**檢測的，其中有一個小知識需要注意的是1A的250V的保險燒或者是IRF470R這個場效應管這兩個元器件應該好好檢查一下，因?yàn)檫@個損壞可能性大，檢測開關電源的其它部分就可以排除開關電源的問題了。







  其次就是驅動電源和主板，這兩個做好排除可是不容易的。我們檢測和排除故障主要是通過檢測參數里面的電網電壓，屏蔽NLP檢測電源電壓電路，如果此時的電網電壓是0V,那么說明這個馬達板和主板是正常的，只要更換開關電源就能搞定故障了；如果檢測電網顯示NUKNL，說明是主板的故障也有可能是IGBT模塊損壞，此時的維修方法就是換主板，不過換主板之前需要跟好存儲芯片的數據。而驅動板故障比較容易排除只要檢測6路光耦的是否正常，如果有異常只要跟換這個光耦就能搞定故障了。





  不同的變頻器不同報警都是不相同的，而小變頻器可以通過維修**的量來排除，而大功率的變頻器只能等和量的累計后才能有很多的技術積累，所以做維修的移動要做好技術的總結。哪怕是等一年，每個變頻器維修后，做好技術的總結和記錄相當?shù)闹匾＞湍眠@個故障把，一個小小的欠壓故障把很多人維修的蒙頭轉向，對于這個型號的施耐德變頻器壓根就沒有什么技術資料可以參考貨在沒有哦什么維修經驗。
