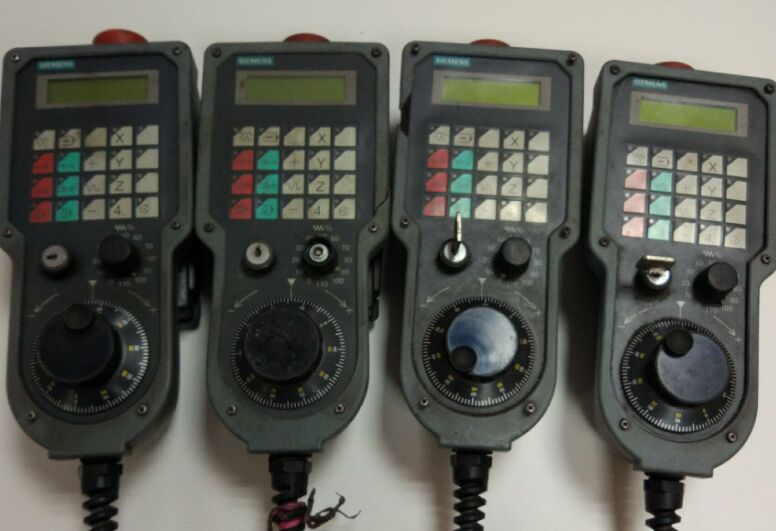

西門子手輪維修使用方法和故障排除誰知道
?
對于一些人來說，西門子手輪可以回收一個陌生的名詞，簡單來說，西門子手輪就是一種模式，存在于西門子數控系統面板上面的手輪模式，是用于選擇系統進入手輪模式，需要配合軸向選擇開關、倍頻開關進行軸向和倍率的選擇，再通過手動旋轉手輪使選擇的軸座標移動到相應位置。
使用者需要將處于手輪模式下的NC機械工具上對軸進行定位。每轉可以為位于電子手輪的輸出端上的用戶提供100或25個方波脈沖。這些電子手輪的另一個輸出可以使控制系統檢測到運動的方向。這些手輪具有不同的脈沖率和各種輸出級，它們可以用于目前所有的控制裝置中。手動方式的步進微調加工中的中斷插入等動作。其中的波段開關用于軸向和倍率的選擇、脈沖發生器用于脈沖的發出便于系統的采集。
沒有找到相關結果
已邀請:
專業電路板維修 - 80后技術帥哥
贊同來自:
1.通過軸向選擇開關來選擇對應的軸和方向。
3.通過倍頻開關進行頻率的改變（X1、X10、X100、X1000）即改變工作單位的運動速度。
3.當手輪旋轉時，編碼器產生與手輪運動相對應的信號。通過數控系統對相應軸座標進行定位。
?
西門子數控系統中手輪在不能正常使用的故障原因
故障原因主要有三方面:一.手輪本身故障、二.西門子手輪配置參數問題、三.PLC設置
一.手輪本身故障，手輪通常用的信號為:5V 0V A B A- B-。在手輪正常連接和系統正常情況下用萬用表測量0對5V的電壓是否正常,0對A B A- B-等各信號的狀態。在測量該狀態時A B對0V通常有幾伏直流電壓。A- B-對零狀態正好相反。在此時搖動脈沖發生器。有電壓指示的應該向零伏擺動。0V的應該向正電壓方向擺動。這些現象是不受PLC和參數控制的。在此狀態為硬件正常。
二.西門子手輪配置參數問題，若手輪在搖動時候不是每個檔位都有，如×10 ×100檔位狀態相同即每觸發一個脈沖都是走相同的距離或常見的如802D中×100每一個脈沖走的是距離不是整數等現象要查找相關手輪的參數進行相應調整。
三:PLC問題，首先在診斷界面監控軸選擇信號和倍率選擇信號是否正常,在接口信號與PLC設置能正常設置相符時，查看PLC的狀態是否符合該系統手輪設置方式。
