施耐德觸摸屏主板燒壞故障維修方法詳解：5月20日我們收到了一位來自老客戶推薦的新客戶的來電，咨詢施耐德觸摸屏發生了主板燒壞的故障問題。施耐德觸摸屏作為工業自動化控制系統中重要的人機交互設備，其主板是整個系統的核心部件。主板一旦發生燒壞故障，將直接導致觸摸屏無法正常工作，影響生產流程。

施耐德觸摸屏主板燒壞的常見故障現象

施耐德觸摸屏主板出現故障時，通常會表現出多種明顯的異常現象。準確識別這些癥狀有助于快速判斷故障是否源于主板問題，從而采取針對性的維修措施。以下是主板燒壞時最常見的幾類故障表現：

完全無法開機：觸摸屏接通電源后毫無反應，電源指示燈不亮，屏幕無任何顯示，按鍵操作無效。這是主板電源電路嚴重損壞的典型表現，可能由于電源管理芯片、保險絲或相關電路元件燒毀所致。

顯示異常：包括花屏（屏幕出現雜亂色塊或條紋）、白屏（全屏亮白無內容）、黑屏（背光亮但無圖像）或藍屏（顯示藍色背景并可能伴有錯誤代碼）等現象。這些癥狀通常表明主板的顯示信號處理電路或圖形處理器出現故障。

觸摸功能失靈：屏幕顯示正常但對觸摸操作無反應，或出現觸摸位置偏移、部分區域無法響應等異常79。這可能是主板上的觸摸控制芯片或相關電路損壞導致。

頻繁重啟或死機：設備在使用過程中無故自動重啟，或突然停止響應，完全死機。這類間歇性故障往往與主板上的電源穩壓電路、內存芯片或處理器工作不穩定有關。

異常氣味或發熱：主板嚴重短路或元件過載時，可能散發出明顯的燒焦氣味，并伴隨異常高溫。這是需要立即斷電檢查的危險信號，表明主板可能存在嚴重損壞。

通訊故障：觸摸屏與PLC或其他控制設備無法正常通訊，數據交互中斷或出現亂碼。這類問題可能源于主板上的通訊接口電路或相關芯片損壞。

診斷提示：在實際維修中，技術人員應當首先通過觀察這些外在表現初步判斷故障范圍，然后結合進一步的檢測手段確認具體損壞部位。值得注意的是，某些故障現象（如觸摸失靈）可能由多種原因引起，需要系統排查才能確定是否確實源于主板問題。

施耐德觸摸屏主板燒壞的主要原因分析

理解施耐德觸摸屏主板燒壞的根本原因對于有效維修和預防類似故障至關重要。主板作為觸摸屏的核心組件，其損壞往往由多種因素共同作用導致。通過系統分析這些成因，技術人員可以更有針對性地進行檢查和修復工作。

電源問題：不穩定的電源供應是導致主板損壞的首要原因。電壓驟升（如雷擊或電網波動）可能瞬間擊穿主板上的敏感電子元件；而長期工作在過高或過低的電壓環境下，則會加速元件老化。電源適配器故障、電源線接觸不良或工廠電網質量差都可能導致這類問題。主板上的電源管理芯片、濾波電容和穩壓電路特別容易因電源問題而損壞。

電路短路：主板上的線路因各種原因發生短路是另一常見故障源。這可能由于金屬異物進入設備內部、元件引腳相碰、電路板受潮導電或絕緣材料老化失效引起。短路會產生過大電流，輕則燒毀局部線路，重則導致大面積元件損毀。維修時特別需要檢查主板是否有燒灼痕跡、電容是否鼓包，以及各接口是否存在短路現象。

元件老化：長期連續工作會導致主板上的電子元件性能逐漸退化。電解電容是最易老化的元件之一，其電解質干涸會導致容量下降、等效串聯電阻增大，影響電源質量；其他如電阻、晶體管等也會隨使用時間增長而性能劣化。在高溫環境下，這種老化過程會顯著加速。設備使用3-5年后，元件老化問題會變得尤為突出。

環境因素：工業現場惡劣的環境條件對主板壽命影響極大。濕度過高可能導致電路板腐蝕和短路；粉塵積聚會造成散熱不良和局部過熱；機械振動則可能使焊點開裂或元件松動。此外，強電磁干擾可能擾亂主板正常工作，甚至損壞敏感芯片。這些環境因素往往是潛移默化地損害設備，容易被忽視但危害極大。

操作不當：人為因素也不容忽視，包括：頻繁的非正常斷電可能導致數據丟失或文件系統損壞；使用尖銳物體操作觸摸屏可能造成物理損傷；不正確的接線方式可能引入干擾或導致短路17。此外，未按規范進行軟件操作也可能導致主板負載異常。

散熱不良：現代工業觸摸屏通常采用全封閉設計以抵御惡劣環境，但這也帶來了散熱挑戰。風扇故障、散熱孔堵塞或環境溫度過高都可能導致主板工作溫度超出安全范圍，引發元件熱擊穿或加速老化6。處理器、電源芯片等發熱大戶在散熱不良時尤其脆弱。

施耐德觸摸屏主板燒壞的維修步驟詳解

當確認施耐德觸摸屏主板出現燒壞故障后，采取系統化的維修流程至關重要。專業的維修方法不僅能提高修復成功率，還能避免在維修過程中造成二次損壞。以下是經過驗證的有效維修步驟，適用于施耐德XBTF系列等常見型號觸摸屏的主板維修。

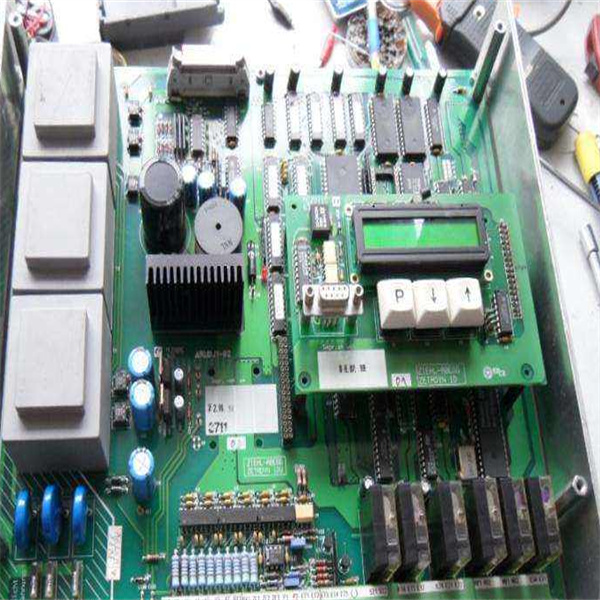

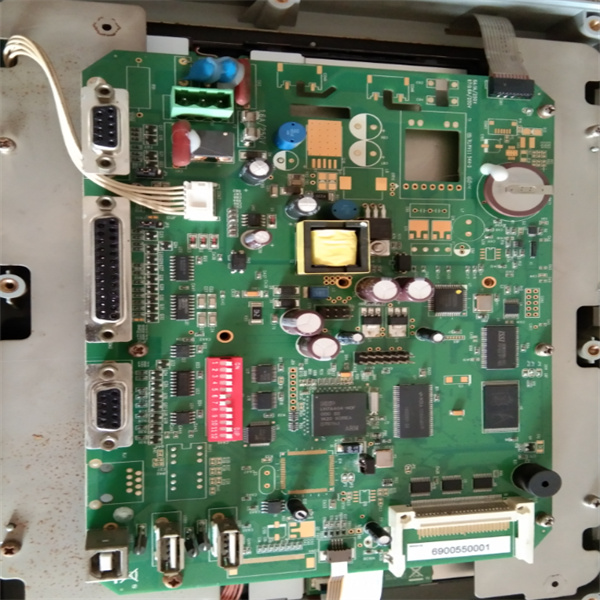

故障主板的拆解與初步檢查

設備拆解：按照技術手冊的指引，使用合適的螺絲刀逐步拆卸觸摸屏外殼。注意記錄各螺絲位置和長度差異，避免回裝時出錯1。拆除外殼后，小心斷開主板與顯示屏、觸摸面板、按鍵板等組件的連接排線，注意排線鎖扣的設計，避免暴力拔插導致損壞。

目視檢查：在良好光照條件下，仔細檢查主板正反兩面是否有明顯的燒焦痕跡、元件炸裂、電容鼓包或PCB板變色等異常。特別關注電源輸入區域、功率元件和高發熱芯片周圍的狀況。使用放大鏡檢查細小的表面貼裝元件是否有脫焊、開裂現象。

氣味辨別：主板嚴重燒毀通常會有特殊的焦糊味，通過辨別氣味可以初步判斷損壞程度和大致區域。但需注意不要過度吸入可能有害的燃燒產物。

系統化檢測與故障定位

電源電路測試：使用萬用表測量主板各關鍵測試點的電壓值，包括電源輸入端的電壓是否正常，各穩壓芯片的輸出是否符合標稱值（如3.3V、5V、12V等）。對可疑的電源路徑進行通斷測試，檢查保險絲是否熔斷、電感是否開路。

元件級檢測：

電容檢查：使用萬用表的電容檔或ESR表測量濾波電容的容值和等效串聯電阻，判斷是否失效。電解電容鼓包是明顯的故障標志。

半導體元件測試：用二極管檔測試主板上的二極管、三極管和MOS管是否擊穿或開路。功率元件如場效應管是常見的故障點。

電阻檢測：檢查電流采樣電阻、限流電阻等是否變值或開路。燒毀的電阻往往表面發黑或開裂。

芯片工作狀態判斷：通過紅外測溫儀檢測各芯片的工作溫度，異常發熱或完全不熱的芯片可能已損壞。對于處理器和存儲芯片，可以檢查其時鐘信號和復位信號是否正常。

主板修復與元件更換

損壞元件更換：確認故障元件后，使用合適的工具進行更換。對于表面貼裝元件，使用熱風槍和鑷子小心拆裝；對于穿孔元件，使用吸錫器或吸錫線清理焊孔。更換元件時需注意：

1.使用相同規格或更高規格的替代品

2.注意元件極性（如電解電容、二極管）

3.控制焊接溫度和時間，避免損壞PCB焊盤

PCB修復：對于燒毀導致銅箔斷裂的電路板，需要進行線路修補。使用細銅線或導電銀漆連接斷點，并用絕緣漆固定。多層板內部損壞通常難以修復，需要考慮更換整個主板。
