三菱變頻器運行無輸出故障維修服務周到：5月25日我們收到一位來自老客戶推薦的新客戶的來電，咨詢三菱變頻器運行無輸出的故障問題。三菱變頻器作為工業自動化控制系統的核心組件，其穩定運行對生產流程至關重要。然而，”運行無輸出”是變頻器使用過程中最常見的故障之一，表現為變頻器能夠正常操作和顯示，但無法向電機提供輸出電壓。

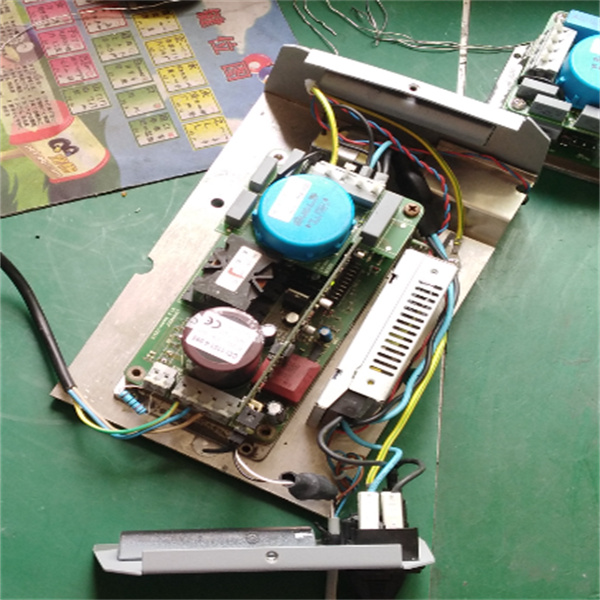

故障原因綜合分析

三菱變頻器運行無輸出故障可能由多種因素引起，這些因素涉及變頻器本身、電機、電源系統以及機械連接等多個方面。深入理解這些潛在原因有助于技術人員快速準確地定位問題所在。

電機故障作為變頻器的主要負載，其狀態直接影響變頻器的輸出。電機繞組短路、斷路或絕緣不良會導致變頻器檢測到異常而停止輸出。電機軸承損壞可能增加負載電流，觸發過流保護。三相電機繞組不平衡也會導致變頻器輸出異常。值得注意的是，有些電機故障是間歇性的，可能在特定溫度或轉速下才顯現，增加了診斷難度。

電源系統異常是另一個關鍵因素。輸入電壓過高或過低（超出變頻器允許范圍）、電源缺相、電壓波形畸變（如諧波污染）或頻率異常都可能導致變頻器無法正常工作134。瞬時電壓尖峰或浪涌可能損壞變頻器內部元件或觸發保護電路。電源端子松動或接觸不良也會造成間歇性供電問題，表現為無輸出故障。

機械系統故障雖然不直接屬于電氣問題，但會影響變頻器的輸出表現。傳動裝置損壞（如聯軸器斷裂、齒輪磨損）、機械卡死或潤滑不良會增加電機負載，導致變頻器檢測到過載而停止輸出。機械振動可能引起接線松動，形成間歇性故障。在某些情況下，機械系統的慣性過大可能導致制動時產生過電壓，觸發保護機制。

傳感器故障在現代變頻器中尤為常見。用于檢測電機電流、電壓、溫度或轉速的傳感器如果發生故障，可能向控制電路提供錯誤信號，導致變頻器誤判運行狀態而停止輸出。例如，電流傳感器偏差過大會導致變頻器誤檢測過電流；溫度傳感器故障可能誤報過熱狀態。霍爾效應傳感器是常見故障點，其貼片電阻值偏差會導致信號異常。

硬件電路故障涉及變頻器內部多個關鍵子系統。功率模塊（IGBT）損壞是最嚴重的硬件故障之一，可能由過流、過壓或散熱不良引起。驅動電路故障（如光耦A3120損壞或周邊電阻/二極管異常）會導致IGBT無法正常觸發。控制主板問題（如MCU故障、存儲器錯誤或時鐘電路異常）會使變頻器失去控制能力。直流母線電容老化會降低濾波效果，影響輸出電壓質量。充電繼電器故障（如觸點氧化或線圈斷路）會阻止主回路通電，導致無輸出。

接線與連接問題雖然簡單但經常被忽視。控制端子（如STF正轉命令端子與SD公共端）連接不良會導致變頻器接收不到運行指令。電機輸出端子松動或腐蝕會增加接觸電阻，降低輸出電壓。多芯排線（如主板與驅動板間的24Pin排線）斷線或接觸不良會中斷關鍵信號傳輸。接地不良可能引入干擾，影響控制電路正常工作。

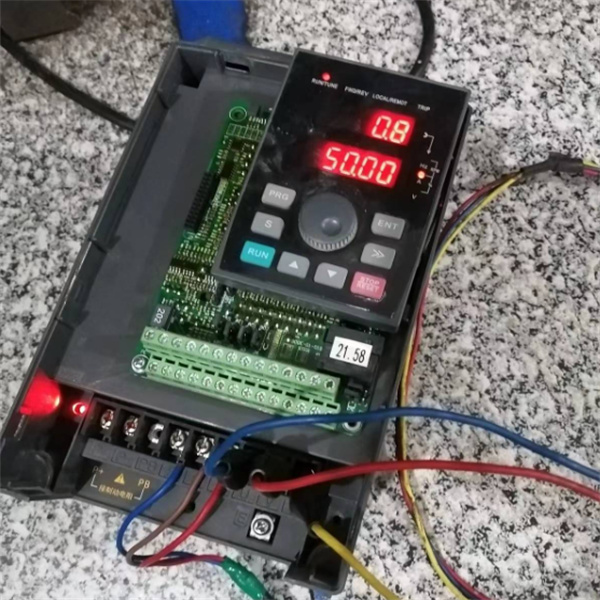

常見故障維修方法

針對三菱變頻器無輸出故障的不同原因，需要采取相應的維修措施。本部分將詳細介紹常見故障點的具體維修方法，包括參數調整、硬件更換、電路修復等專業技術。

電源問題處理需要根據具體原因采取不同措施。對于輸入電壓不穩定情況，應在變頻器前級增加穩壓裝置或隔離變壓器。電源缺相時檢查上級開關、接觸器和電纜連接，更換損壞元件。直流母線電壓異常（過高或過低）可能表明整流模塊故障，需拆下模塊進行靜態測試，使用萬用表二極管檔測量各相整流單元，發現短路或開路的單元需整體更換整流模塊。充電電阻或接觸器故障會導致直流母線無電壓或充電緩慢，需測量電阻值（通常幾十歐姆）和接觸器線圈通斷，更換異常元件。

IGBT模塊維修是功率部分維修的核心。使用萬用表二極管測試檔檢測IGBT單元，正常時各IGBT的CE極間應顯示一定壓降且無短路。發現短路的IGBT需更換整個模塊，注意選擇相同型號或兼容型號（考慮電壓、電流和封裝尺寸）。更換前清潔散熱面，均勻涂抹導熱硅脂，按推薦扭矩緊固安裝螺絲。IGBT損壞往往伴隨驅動電路故障，因此更換模塊后必須檢查驅動電路，避免新模塊再次損壞。對于多單元模塊，即使只有部分單元損壞，也建議整體更換，因為剩余單元可能已受到應力損傷。

驅動電路修復需要電子維修技能。驅動電路常見故障點包括：柵極電阻（通常10-100Ω）開路或變值、穩壓二極管擊穿、光耦（如A3120）失效。使用萬用表測量這些元件，與正常值或對稱相的值比較。驅動電源（通常+15V和-8V左右）必須穩定對稱，否則檢查開關電源相關繞組和整流濾波元件。維修后需用示波器觀察六路驅動波形是否一致，觸發脈沖幅度和寬度是否正常。注意驅動電路維修后應使用低壓電源（如24V）初步測試，確認正常后再接入主電源。

電流傳感器維修適用于矢量控制變頻器。霍爾效應電流傳感器常見故障是±15V供電正常但輸出信號偏差大（正常時零電流輸出應為2.5V左右）。檢測傳感器周邊貼片電阻（如222表示2.2kΩ、181表示180Ω、682表示6.8kΩ）是否變值，使用萬用表精確測量阻值。發現電阻異常需更換同規格精密貼片電阻（1%精度）。若電阻正常但輸出仍異常，可能霍爾元件損壞，需更換整個傳感器模塊。維修后需進行電流校準，通常通過特定參數設置（如P1910）啟動自動校準過程。

控制板維修涉及更復雜的電子技術。按鍵失靈（如MODE鍵無反應）可能因按鍵本身接觸不良或上拉電阻損壞。拆下按鍵用萬用表測試通斷，或直接用金屬鑷子短接按鍵引腳測試功能。MCU周邊電路檢查包括：時鐘晶體是否起振（用示波器測頻率）、復位電路電壓是否正常、存儲器芯片接觸是否良好。EEPROM數據丟失會導致參數異常，需使用編程器重新寫入或更換芯片。對于PCB問題，如斷線或過孔不通，需使用放大鏡仔細檢查并使用飛線修復。

充電繼電器維修針對特定型號故障。某些三菱變頻器（如FR-S520）使用充電繼電器預充電后短接充電電阻，若繼電器不吸合會導致主回路無電。檢查繼電器線圈是否得電（通常DC24V），觸點是否氧化接觸不良。用萬用表測量線圈通斷和觸點電阻（吸合時應小于1Ω）。繼電器故障可能導致”吧嗒”吸合聲消失，可直接更換同型號繼電器。對于采用接觸器的型號，還需檢查輔助觸點狀態信號是否正常反饋給控制電路。

電纜與連接處理看似簡單但至關重要。檢查所有電源和控制端子螺絲是否緊固，使用力矩扳手按推薦扭矩擰緊。氧化或腐蝕的端子需用電子清潔劑處理或更換。多芯排線（如主板與驅動板間的24Pin線）是常見故障點，檢查各引腳導通性并更換有斷裂的排線。電機電纜絕緣測試使用500V兆歐表，相間和對地絕緣電阻應大于1MΩ。電纜屏蔽層應單端接地（通常在變頻器側），避免地環路干擾。
