富士變頻器頻率上不去故障維修方法詳解：富士變頻器作為工業生產中實現電機調速控制的核心設備，廣泛應用于機床、水泵、風機、流水線等各類工業場景，其運行穩定性直接決定生產效率與設備安全。在實際運維過程中，“頻率上不去”是最為常見的故障之一，表現為操作面板設定頻率后，輸出頻率始終無法達到設定值，或頻率上升緩慢、卡頓，甚至出現頻率驟降、無法升頻的情況。
一、富士變頻器頻率上不去硬件故障原因深度拆解

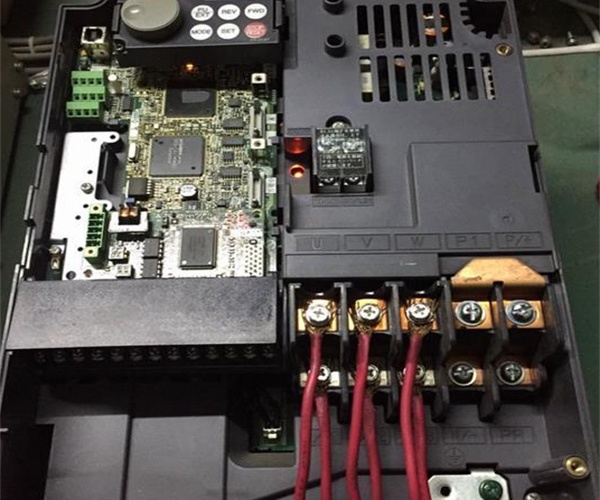

富士變頻器的核心硬件結構包括：主電路（整流橋、濾波電容、功率模塊IGBT）、控制電路（控制板、驅動板、檢測電路）、反饋元件（編碼器）、輔助電路（散熱風扇、電源板、接線端子）等。頻率上不去的硬件故障，本質是上述某一硬件元件損壞、接觸不良、性能衰減，導致變頻器的“指令接收—信號檢測—功率輸出—轉速反饋”閉環鏈路出現斷裂或異常。結合富士變頻器的常見故障案例，具體硬件故障原因拆解如下：
（一）主電路硬件故障（最常見，占比約40%）
主電路是變頻器為電機提供動力輸出的核心，負責將工頻交流電整流為直流電，再逆變?yōu)榭烧{(diào)頻率、可調電壓的交流電，主電路元件損壞會直接導致功率輸出不足，進而引發頻率上不去的問題。
1. 整流橋損壞
整流橋由6個整流二極管組成，核心功能是將三相（或單相）工頻交流電轉換為直流電，為后續逆變環節提供穩定的直流電源。富士變頻器中，整流橋損壞多表現為單個或多個二極管擊穿、開路，導致整流后的直流電壓偏低、波動過大，無法為功率模塊提供足夠的工作電壓，進而導致變頻器輸出功率不足，頻率無法上升。
常見成因：電網電壓波動過大、雷擊過電壓沖擊、整流橋長期過載運行、散熱不良導致二極管老化擊穿，或變頻器內部異物短路引發整流橋損壞。例如，富士FRN系列變頻器中，若整流橋的某一相二極管開路，會導致直流母線電壓僅為正常電壓的1/3，變頻器無法正常輸出功率，頻率始終處于低位。
2. 濾波電容老化、鼓包或損壞
濾波電容（多為電解電容）并聯在整流橋輸出端，核心功能是濾除直流電壓中的紋波，穩定直流母線電壓，為功率模塊提供平穩的供電。富士變頻器中，濾波電容是易損耗元件，使用壽命通常為3-5年，長期運行后會出現容量衰減、漏液、鼓包、內阻增大等問題，導致直流母線電壓不穩定、紋波過大，功率模塊無法正常工作，進而引發頻率上不去。
常見成因：環境溫度過高、電網紋波過大、電容本身質量缺陷，或變頻器長期處于高頻、高負載運行狀態，導致電容加速老化。例如，富士G11S系列變頻器中，若濾波電容容量衰減至額定容量的70%以下，會導致直流母線電壓波動超過±10%，變頻器為保護自身，會限制功率輸出，導致頻率無法上升至設定值。
3. 功率模塊（IGBT）損壞或性能衰減
功率模塊（IGBT）是變頻器逆變環節的核心元件，負責將直流電逆變?yōu)榭烧{(diào)頻率的交流電，其性能直接決定變頻器的輸出功率和頻率調節能力。富士變頻器中，功率模塊通常采用模塊化設計（如6單元IGBT模塊），單個或多個IGBT損壞、導通不良，會導致變頻器輸出電壓、電流不平衡，功率輸出不足，進而引發頻率上不去，嚴重時會報“OC”（過流）故障碼。
常見成因：驅動信號異常、電網過電壓沖擊、負載短路、散熱不良導致IGBT結溫過高，或IGBT長期過載運行導致性能衰減。例如，富士P11系列變頻器中，若某一相IGBT導通不良，會導致輸出電流不平衡，變頻器檢測到異常后，會限制頻率上升，避免故障擴大。此外，IGBT的續流二極管損壞，也會導致變頻器輸出功率下降，頻率無法正常提升。
（二）控制電路硬件故障（占比約30%）
控制電路是變頻器的“大腦”，負責接收操作指令、檢測運行狀態、輸出驅動信號，控制主電路的工作。控制電路硬件故障會導致變頻器無法正常接收調速指令、無法檢測電機運行狀態，進而無法實現頻率調節，表現為頻率上不去。
1. 控制板（CPU板）故障
控制板（CPU板）是變頻器的核心控制單元，負責處理頻率設定指令、檢測反饋信號、輸出驅動控制信號，其內部的CPU芯片、存儲器、晶振、接口電路等元件損壞，會直接導致變頻器無法正常工作，頻率無法上升。
常見成因：雷擊、靜電干擾、電源波動導致CPU芯片損壞；存儲器故障導致參數丟失，無法識別頻率設定指令；晶振損壞導致控制板時鐘信號異常，無法正常處理信號；接口電路損壞導致控制板與驅動板、操作面板無法正常通信。例如，富士FRN系列變頻器中，若控制板上的晶振損壞（常見為10MHz、16MHz），會導致控制板無法輸出正常的驅動信號，變頻器無法升頻，面板可能出現顯示異常或無響應。
2. 驅動板故障
驅動板位于控制板與功率模塊之間，核心功能是將控制板輸出的弱信號放大，為功率模塊（IGBT）提供足夠的驅動電壓和電流，確保IGBT正常導通和關斷。驅動板故障會導致驅動信號異常，IGBT無法正常工作，進而導致變頻器輸出功率不足，頻率上不去。
常見成因：驅動板上的光耦（如TLP250）、驅動電阻、電容損壞；驅動電源（通常為±15V）異常；驅動板與控制板、功率模塊的連接插件松動、接觸不良。例如，富士G11S系列變頻器中，若驅動板上的光耦損壞，會導致驅動信號中斷，IGBT無法導通，變頻器無輸出功率，頻率始終為0Hz；若驅動電阻老化，會導致驅動信號幅值不足，IGBT導通不充分，輸出功率下降，頻率無法上升至設定值。
3. 檢測電路故障
檢測電路（電流檢測、電壓檢測、溫度檢測）負責實時檢測變頻器的輸入電壓、輸出電流、電機轉速、元件溫度等參數，將檢測信號反饋給控制板，控制板根據反饋信號調整輸出頻率和功率。檢測電路故障會導致控制板無法獲取準確的運行參數，進而出現頻率調節異常，表現為頻率上不去。
常見成因：電流檢測傳感器（如霍爾傳感器）損壞、電壓檢測電阻燒毀、溫度檢測元件（熱敏電阻）老化；檢測電路的運放、濾波電容損壞，導致檢測信號失真；檢測線路接觸不良，導致信號丟失。例如，富士P11系列變頻器中，若電流檢測霍爾傳感器損壞，會導致控制板無法檢測到輸出電流，誤判為負載異常，進而限制頻率上升；若溫度檢測元件損壞，會導致變頻器誤報“OH”（過熱）故障，強制限制頻率或停機。
（三）反饋元件故障（占比約15%）
富士變頻器在閉環控制模式下，需通過反饋元件（如編碼器）實時采集電機的轉速信號，反饋給控制板，控制板根據轉速反饋信號調整輸出頻率，實現精準調速。反饋元件故障會導致控制板無法獲取電機轉速信息，進而無法正常調節頻率，表現為頻率上不去、轉速波動過大。
1. 編碼器損壞
編碼器作為閉環控制系統的核心反饋元件，負責采集電機的速度、位置信號并傳輸至變頻器，是實現精準調速、定位控制的關鍵，在變頻器維修場景中，編碼器相關故障占比約30%。富士變頻器常用的編碼器為增量式編碼器，內部由光電元件、碼盤、軸承等組成，編碼器損壞會導致無信號輸出、信號失真，控制板無法獲取電機轉速信息，進而無法升頻或升頻異常。
常見成因：編碼器內部光電元件老化、機械部件磨損（如碼盤碎裂）；編碼器接線端子松動、斷線；編碼器供電電壓（通常5V/12V/24V）不足或無輸出；電機振動過大導致編碼器軸承損壞。例如，富士FRN系列變頻器中，若編碼器損壞，會報“編碼器丟失”“反饋信號無效”等故障碼，電機無法啟動或運行中突然停機，頻率始終無法上升。
2. 編碼器接線故障
編碼器與變頻器控制板之間的接線（如A相、B相、Z相信號線）松動、接觸不良、斷線，或接線錯誤，會導致反饋信號丟失或失真，控制板無法獲取準確的轉速反饋，進而導致頻率調節異常。例如，編碼器A、B相信號線接反，會導致電機反轉（與給定方向相反），或變頻器報“速度方向異常”，頻率無法正常上升；接線松動會導致反饋信號時斷時續，頻率上升過程中出現卡頓、波動。
（四）輔助電路及其他硬件故障（占比約15%）
輔助電路雖不直接參與功率輸出和頻率調節，但為變頻器的正常運行提供保障，輔助電路故障會間接導致頻率上不去，且故障排查難度較大。
1. 散熱系統故障
富士變頻器運行過程中，主電路、控制電路的元件會產生大量熱量，若散熱系統故障，會導致元件溫度過高，觸發變頻器過熱保護，限制功率輸出，進而導致頻率上不去。常見的散熱系統故障包括：散熱風扇損壞、卡死、轉速不足；散熱片堵塞、積塵過多；散熱風扇電源故障，導致風扇無法運行。例如，富士G11S系列變頻器中，若散熱風扇損壞，會導致IGBT、控制板溫度快速升高，變頻器報“OH”（過熱）故障，頻率無法上升，甚至停機。
2. 電源板故障
電源板負責為控制板、驅動板、編碼器等元件提供穩定的工作電源（如±15V、+5V、+24V），電源板故障會導致各元件供電不足或無供電，進而導致變頻器無法正常工作，頻率上不去。常見成因：電源板上的變壓器、整流二極管、濾波電容、穩壓芯片損壞；電源板輸入電壓異常，導致輸出電壓不穩定；電源板與控制板、驅動板的連接插件松動。例如，富士EP-3957E系列電源板（對應G11S/P11系列變頻器），若穩壓芯片損壞，會導致輸出電壓偏低，控制板、驅動板無法正常工作，變頻器無法升頻。
3. 接線端子接觸不良
變頻器的輸入端子、輸出端子、控制端子、反饋端子等接線松動、接觸不良，會導致信號傳輸中斷或供電異常，進而導致頻率上不去。常見成因：接線端子老化、氧化；安裝時接線不牢固；工業現場振動過大，導致接線松動；端子處積塵過多，影響接觸性能。例如，富士變頻器的頻率設定端子（如AI1、AI2）接觸不良，會導致控制信號無法正常傳輸，變頻器無法接收頻率設定指令，頻率始終為0Hz。
4. 內部線路故障
變頻器內部的線路（如控制板與驅動板的連接線、主電路與控制電路的隔離線）老化、斷裂、短路，會導致信號傳輸中斷或供電異常，進而引發頻率上不去。常見成因：線路長期處于高溫、振動環境，導致絕緣層老化、線路斷裂；變頻器內部異物（如金屬碎屑、灰塵）導致線路短路；安裝、維修過程中不小心損壞內部線路。
二、富士變頻器頻率上不去硬件故障維修方法
維修前需做好安全準備工作，避免觸電、設備損壞等安全事故：1. 斷開變頻器的輸入電源（三相進線），等待內部電容放電完成（通常需5-10分鐘，可通過萬用表測量直流母線電壓，確認電壓降至36V以下）；2. 佩戴防靜電手環、絕緣手套，避免靜電損壞控制板、功率模塊等精密元件；3. 準備好維修工具（萬用表、示波器、螺絲刀、剝線鉗、熱風槍、焊錫槍）及備用配件（整流二極管、濾波電容、IGBT模塊、光耦、編碼器等）；4. 記錄變頻器的型號、故障現象、故障碼，便于后續排查和參數恢復。
維修遵循“先外部后內部、先簡單后復雜、先直觀后檢測”的原則，逐步排查故障點，具體維修方法如下：
（一）主電路硬件故障維修
1. 整流橋故障維修
排查步驟：① 斷開電源，拆下變頻器外殼，找到整流橋（通常位于主電路輸入端，靠近輸入端子）；② 用萬用表二極管檔，測量整流橋6個二極管的導通情況，正常情況下，正向?qū)ā⒎聪蚪刂梗裟骋欢O管正向不導通或反向?qū)ǎf明該二極管損壞；③ 測量整流橋輸出端的直流母線電壓（正常情況下，三相輸入時，直流母線電壓約為輸入電壓的1.414倍，如380V輸入，直流母線電壓約為537V），若電壓偏低、波動過大，說明整流橋存在損壞。
維修方法：① 若單個二極管損壞，可更換對應型號的整流二極管（注意二極管的額定電流、反向耐壓值需與原配件一致，富士變頻器常用整流二極管型號為1600V/50A）；② 若多個二極管損壞或整流橋模塊整體損壞，需更換整個整流橋模塊，更換時注意接線正確，擰緊固定螺絲，做好絕緣處理；③ 更換完成后，測量直流母線電壓，確認電壓穩定在正常范圍，再進行后續測試。
2. 濾波電容故障維修
排查步驟：① 直觀檢查濾波電容的外觀，若出現鼓包、漏液、外殼開裂、引腳氧化等情況，說明電容損壞；② 用萬用表電容檔，測量濾波電容的容量，若容量低于額定容量的70%，或電容內阻過大（超過100Ω），說明電容老化，需更換；③ 測量直流母線電壓的紋波，若紋波過大（超過5V），說明濾波電容性能下降，需更換。
維修方法：① 更換濾波電容時，需選擇與原電容型號一致的產品（注意容量、額定電壓、極性，富士變頻器常用濾波電容為450V/2200μF、450V/3300μF）；② 更換前需徹底放電（用導線將電容正負極短接，避免觸電），更換時注意極性正確，引腳焊接牢固，避免虛焊；③ 若多個濾波電容同時老化，建議全部更換，確保直流母線電壓穩定，避免單個電容損壞導致其他電容過載。
3. 功率模塊（IGBT）故障維修
排查步驟：① 斷開電源，拆下功率模塊（通常位于主電路輸出端，靠近輸出端子）；② 用萬用表二極管檔，測量IGBT的發射極（E）、集電極（C）、柵極（G）之間的導通情況，正常情況下，E-C之間正向?qū)ā⒎聪蚪刂梗珿-E之間不導通（若導通，說明IGBT柵極損壞）；③ 用示波器測量驅動板輸出至IGBT柵極的驅動信號，若信號幅值不足（正常為±15V）、波形失真或無信號，說明驅動板故障，間接導致IGBT無法正常工作；④ 測量變頻器輸出端的三相電壓，若電壓不平衡、無輸出，說明IGBT存在損壞。
維修方法：① 若單個IGBT損壞，可更換對應型號的IGBT（注意IGBT的額定電流、反向耐壓值需與原配件一致，富士變頻器常用IGBT型號為1200V/100A、1200V/150A）；② 更換IGBT時，需同時檢查驅動板上的光耦、驅動電阻，若光耦、驅動電阻損壞，需一并更換，避免再次損壞IGBT；③ 更換后，涂抹導熱硅脂（均勻涂抹在IGBT與散熱片之間），擰緊固定螺絲，確保散熱良好；④ 測試時，先空載運行，測量輸出電壓、電流，確認無異常后，再帶載運行，檢查頻率調節是否正常。
（二）控制電路硬件故障維修
1. 控制板（CPU板）故障維修
排查步驟：① 直觀檢查控制板的外觀，若出現芯片燒毀、引腳氧化、線路燒斷、電容鼓包等情況，說明控制板存在故障；② 用萬用表測量控制板的供電電壓（如+5V、±15V），若供電不足或無供電，說明電源板故障或控制板電源接口損壞；③ 檢查控制板與驅動板、操作面板的連接插件，若插件松動、接觸不良，需重新插拔、緊固；④ 若變頻器報“Er1”（存貯器異常）故障碼，說明控制板上的存儲器損壞，需更換存儲器或控制板。
維修方法：① 若控制板上的電容、電阻、晶振等小元件損壞，可直接更換對應型號的元件（晶振需與原型號頻率一致，如10MHz、16MHz）；② 若CPU芯片、存儲器損壞，建議更換整個控制板（富士變頻器控制板為專用配件，需匹配變頻器型號，如FRN系列、G11S系列控制板不可通用）；③ 更換控制板后，需重新設置變頻器參數（可通過備份參數恢復，或手動重新設定），確保參數與電機、負載匹配；④ 測試時，觀察操作面板是否正常顯示，頻率設定指令是否能正常接收，頻率調節是否正常。
2. 驅動板故障維修
排查步驟：① 直觀檢查驅動板的外觀，若出現光耦燒毀、電阻燒黑、電容鼓包、線路燒斷等情況，說明驅動板存在故障；② 用萬用表測量驅動板的供電電壓（如±15V），若供電異常，說明電源板故障或驅動板電源接口損壞；③ 用示波器測量驅動板輸入（控制板輸出）、輸出（IGBT柵極）的驅動信號，若輸入信號正常、輸出信號異常，說明驅動板上的光耦、驅動電阻損壞；④ 檢查驅動板與控制板、功率模塊的連接插件，若插件松動、接觸不良，需重新插拔、緊固。
維修方法：① 若驅動板上的光耦（如TLP250、TLP350）、驅動電阻、電容等小元件損壞，可直接更換對應型號的元件（光耦需與原型號一致，驅動電阻阻值需與原阻值一致）；② 若驅動板上的功率放大電路損壞，建議更換整個驅動板（需匹配變頻器型號，如富士G11S系列驅動板與P11系列驅動板不可通用）；③ 更換驅動板后，需測量驅動信號的幅值、波形，確認驅動信號正常，再連接功率模塊，進行空載、帶載測試。
3. 檢測電路故障維修
排查步驟：① 電流檢測電路：用萬用表測量電流檢測傳感器（霍爾傳感器）的輸出信號，若無信號輸出或信號失真，說明霍爾傳感器損壞；測量檢測電路的運放、濾波電容，若運放損壞、電容漏電，需更換；② 電壓檢測電路：用萬用表測量電壓檢測電阻的阻值，若電阻燒毀，需更換；測量檢測電路的輸出信號，若信號異常，說明運放、濾波電容損壞；③ 溫度檢測電路：用萬用表測量熱敏電阻的阻值，若阻值異常（如開路、短路），說明熱敏電阻損壞；檢查溫度檢測線路，若線路接觸不良，需重新連接、緊固。
維修方法：① 更換損壞的霍爾傳感器、熱敏電阻、電阻、運放等元件，確保元件型號與原配件一致；② 修復檢測線路的斷裂、接觸不良問題，做好絕緣處理；③ 更換完成后，測量檢測信號，確認信號準確、穩定，再進行頻率調節測試，觀察頻率是否能正常上升。
（三）反饋元件故障維修
1. 編碼器故障維修
排查步驟：① 直觀檢查編碼器的外觀，若編碼器外殼破損、接線端子氧化、線路斷線，說明編碼器存在故障；② 用萬用表測量編碼器的供電電壓（通常5V/12V/24V），若供電不足或無供電，說明編碼器供電線路故障或電源板故障；③ 用示波器測量編碼器的輸出信號（A相、B相、Z相信號），若無信號輸出、信號失真或脈沖丟失，說明編碼器損壞；④ 檢查編碼器與電機軸的連接，若連接松動、偏心，會導致信號丟失，需重新緊固。
維修方法：① 若編碼器接線松動、斷線，重新連接接線，緊固接線端子，做好絕緣處理；若接線錯誤，調整A、B相接線（交換A、B相接線可解決方向錯誤問題）；② 若編碼器供電線路故障，修復供電線路，確保供電電壓穩定；③ 若編碼器損壞，更換與原型號一致的編碼器（注意編碼器的分辨率、供電電壓、安裝方式，富士變頻器常用增量式編碼器，分辨率為1024P/R、2048P/R）；④ 更換編碼器后，調整編碼器與電機軸的同軸度（偏心量≤0.1mm），緊固聯軸器，進行空載、帶載測試，觀察頻率調節是否正常。
2. 編碼器接線故障維修
排查步驟：① 檢查編碼器與控制板之間的接線，若接線松動、斷線、接觸不良，需重新連接、緊固；② 檢查接線端子是否氧化，若氧化，用砂紙打磨端子，去除氧化層，重新連接；③ 核對接線方式，確認A相、B相、Z相接線正確，避免接反或接錯。
維修方法：① 重新插拔編碼器接線，緊固接線端子，確保接觸良好；② 更換老化、破損的接線，選用帶屏蔽的雙絞線，減少信號干擾；③ 規范接地：屏蔽層單端接地（優先變頻器側接地），避免兩端接地形成環流，干擾信號傳輸；④ 若線纜過長（超過50米），加裝信號放大器，減少信號衰減；⑤ 測試時，觀察編碼器反饋信號，確認信號穩定，頻率調節正常。
（四）輔助電路及其他硬件故障維修
1. 散熱系統故障維修
排查步驟：① 直觀檢查散熱風扇，若風扇卡死、不轉動，或轉速明顯不足，說明風扇損壞；② 檢查散熱片，若散熱片積塵過多、堵塞，需清理灰塵；③ 用萬用表測量散熱風扇的供電電壓（通常為24V），若供電不足或無供電，說明風扇電源故障或風扇電機損壞；④ 檢查變頻器內部溫度，若溫度過高（超過60℃），說明散熱系統故障。
維修方法：① 若散熱風扇損壞，更換與原型號一致的散熱風扇（注意風扇的電壓、轉速、安裝尺寸）；② 用壓縮空氣或毛刷清理散熱片上的灰塵、雜物，確保散熱通道暢通；③ 修復風扇電源線路，確保供電穩定；④ 若散熱片老化、散熱效果不佳，可更換散熱片，或加裝輔助散熱裝置；⑤ 測試時，觀察風扇運行情況，測量變頻器內部溫度，確認溫度控制在正常范圍（40-60℃），頻率調節正常。
2. 電源板故障維修
排查步驟：① 直觀檢查電源板的外觀，若出現變壓器燒毀、電容鼓包、電阻燒黑、線路燒斷等情況，說明電源板存在故障；② 用萬用表測量電源板的輸入電壓、輸出電壓（如±15V、+5V、+24V），若輸出電壓不足、無輸出或波動過大，說明電源板故障；③ 檢查電源板與控制板、驅動板的連接插件，若插件松動、接觸不良，需重新插拔、緊固。
維修方法：① 若電源板上的電容、電阻、穩壓芯片、變壓器等小元件損壞，可直接更換對應型號的元件（穩壓芯片需與原型號一致，如7805、7915）；② 若電源板整體損壞，建議更換整個電源板（需匹配變頻器型號，如富士EP-3957E-C3/C4/C5電源板，需根據功率等級選擇，C3對應160kW、C4對應200kW、C5對應250kW）；③ 更換電源板后，測量輸出電壓，確認電壓穩定在正常范圍，再連接控制板、驅動板，進行后續測試。
3. 接線端子及內部線路故障維修
排查步驟：① 檢查變頻器的輸入端子、輸出端子、控制端子、反饋端子，若端子老化、氧化、松動，需清理、緊固；② 檢查內部線路，若線路斷裂、短路、接觸不良，需修復或更換線路；③ 檢查變頻器內部是否有異物（如金屬碎屑、灰塵），若有，清理異物，避免短路。
維修方法：① 用砂紙打磨老化、氧化的接線端子，去除氧化層，重新緊固接線；② 修復斷裂的內部線路，用焊錫焊接牢固，做好絕緣處理；③ 清理變頻器內部的異物、灰塵，確保線路、元件無短路隱患；④ 測試時，檢查各端子的信號傳輸、供電情況，確認無異常后，進行頻率調節測試。
三、維修注意事項及故障排查技巧
（一）維修注意事項
1. 安全第一：維修過程中必須斷開電源，等待內部電容放電完成后再操作，避免觸電；佩戴防靜電手環、絕緣手套，避免靜電損壞精密元件；禁止帶電插拔插件、接線，避免短路損壞設備。
2. 配件匹配：更換硬件元件時，必須選用與原配件型號、規格一致的產品（如IGBT、整流二極管、電容、編碼器、電源板等），禁止混用不同型號、規格的配件，避免故障擴大或設備損壞。例如，富士EP-3957E系列電源板，C3、C4、C5型號對應不同功率等級，不可混用。
3. 參數備份：維修前（尤其是更換控制板、電源板后），需備份變頻器的參數，避免參數丟失；維修完成后，需重新設定或恢復參數，確保參數與電機、負載匹配，避免因參數錯誤導致頻率上不去或其他故障。
4. 散熱處理：更換功率模塊、控制板、驅動板后，需確保散熱良好，涂抹導熱硅脂，擰緊固定螺絲，避免元件因散熱不良再次損壞。
5. 測試驗證：維修完成后，先進行空載測試（不接電機），檢查變頻器的顯示、頻率調節、信號傳輸是否正常；再進行帶載測試，逐步增加負載，觀察頻率是否能正常上升至設定值，電機運行是否穩定，無異常噪音、抖動。
6. 編碼器防護：編碼器屬精密部件，安裝時避免碰撞、振動，聯軸器需彈性連接以緩沖沖擊；維修時避免用力拉扯編碼器接線，防止線路損壞。
（二）故障排查技巧
1. 故障碼優先：富士變頻器出現頻率上不去時，若有故障碼（如“OC”“OH”“LU”“Er1”等），可先查閱富士變頻器故障碼手冊，根據故障碼快速定位故障方向（如“OC”對應過流，大概率是功率模塊、驅動板故障；“OH”對應過熱，大概率是散熱系統故障；“Er1”對應存貯器異常，大概率是控制板故障），減少排查時間。
2. 替換法排查：對于難以確定的故障點（如控制板、驅動板、編碼器故障），可采用替換法，用已知正常的配件替換可疑配件，若故障消失，說明可疑配件損壞，提高排查效率。例如，懷疑編碼器損壞，可更換一個正常的編碼器，若頻率能正常上升，說明原編碼器損壞。
3. 分區排查：將變頻器分為主電路、控制電路、反饋電路、輔助電路四個區域，逐一排查每個區域的硬件故障，排除無故障區域，重點排查故障區域，避免盲目維修。
4. 直觀檢查優先：維修前先直觀檢查變頻器的外觀，查看是否有元件燒毀、鼓包、漏液、線路斷裂、接線松動等情況，很多簡單的硬件故障（如電容鼓包、接線松動）可通過直觀檢查快速發現，減少檢測時間。
5. 通用排查流程：先根據故障代碼定位問題類型，再斷電檢查接線、接地、聯軸器，接著通電測電源、信號，然后核對參數，最后用替換法驗證本體故障，逐步縮小排查范圍。
四、總結
富士變頻器頻率上不去的硬件故障，核心是主電路、控制電路、反饋元件、輔助電路等硬件元件損壞、接觸不良、性能衰減，導致變頻器的頻率調節閉環鏈路異常。維修過程中，需遵循“安全第一、先外部后內部、先簡單后復雜、先直觀后檢測”的原則，結合故障現象、故障碼，逐步排查故障點，針對性更換損壞的硬件元件，做好參數恢復和測試驗證。
同時，日常運維過程中，需加強富士變頻器的定期保養：定期清理內部灰塵、檢查接線端子、更換老化的濾波電容和散熱風扇、檢查編碼器的連接和運行狀態，避免硬件元件加速老化，減少頻率上不去等故障的發生。對于復雜故障（如核心控制板、DSP芯片損壞、多模塊損壞）、沒有把握的情況，建議尋求富士授權的專業維修服務機構，確保維修質量，避免故障擴大。
