艾默生UPS電源開機無顯示故障維修服務周到：艾默生UPS電源作為關鍵的電力保障設備，廣泛應用于數據中心、工業控制、醫療設備等重要場景。當UPS電源開機后出現無顯示的故障時，不僅可能導致后端負載設備斷電停機，還可能因故障擴大造成更嚴重的經濟損失。
一、開機無顯示硬件故障原因分析（按故障概率排序）
根據艾默生UPS電源的維修案例統計，開機無顯示的硬件故障主要集中在電源供應模塊、連接線束、顯示驅動板、主控板和顯示屏五個方面。以下按故障發生概率從高到低進行詳細分析。
（一）電源供應模塊故障（故障概率約40%）
電源供應模塊是顯示系統及整個控制電路的“動力源泉”，其故障是導致開機無顯示的最主要原因。具體故障點包括：
- 輸入保險管燒毀：市電電壓波動、雷擊或后端負載短路等情況，可能導致電源模塊的輸入保險管（通常為2A-5A玻璃保險管）熔斷，切斷整個模塊的供電。保險管燒毀后，電源模塊無法輸出5V、12V電壓，主控板和顯示系統均無法工作。
- 整流濾波電路故障：電源模塊內部的整流橋（如KBPC系列整流橋堆）、濾波電容（電解電容）老化或擊穿，會導致交流市電無法轉換為穩定的直流電壓。例如，濾波電容鼓包、漏液會造成輸出電壓紋波增大或無輸出，進而導致顯示系統失電。
- DC-DC轉換電路故障：電源模塊中的DC-DC轉換器（如采用LM2596、MP2307等芯片）負責將高壓直流轉換為5V、12V低壓直流。若轉換器芯片燒毀、外圍電阻電容損壞或電感線圈開路，會導致低壓輸出缺失，直接影響顯示系統供電。
- 電池供電回路故障（針對后備式或在線互動式UPS）：若UPS僅靠電池供電時無顯示，可能是電池連接線松動、電池組電壓過低（低于欠壓保護值）或電池管理模塊故障，導致電池無法為控制電路供電。
（二）連接線束接觸不良或損壞（故障概率約25%）
艾默生UPS內部的連接線束（如主控板與顯示驅動板之間的排線、電源模塊與主控板的電源線）若出現接觸不良或物理損壞，會導致電力或信號傳輸中斷，引發無顯示故障。具體表現為：
- 排線松動或氧化：UPS長期運行過程中，振動可能導致排線與連接器之間出現松動；環境濕度較大時，連接器針腳易氧化生銹，造成接觸電阻增大。例如，顯示驅動板與顯示屏的排線松動，會導致顯示信號無法傳輸。
- 排線斷裂或絕緣層破損：維修過程中操作不當、蟲鼠咬噬或老化等原因，可能導致排線內部導線斷裂或絕緣層破損短路。若電源線束斷裂，顯示系統將無供電；若信號排線斷裂，主控板發送的顯示信號無法到達驅動板。
（三）顯示驅動板故障（故障概率約15%）
顯示驅動板是連接主控板與顯示屏的“橋梁”，負責信號轉換與驅動。其故障主要包括：
- 驅動芯片燒毀：驅動板上的核心芯片（如HT1621、TM1638等LED/LCD驅動芯片）因過電壓、過電流或散熱不良而燒毀，無法將主控板的信號轉換為顯示屏可識別的信號，導致無顯示。
- 外圍電路元件損壞：驅動板上的電阻、電容、二極管等外圍元件老化或擊穿，會破壞驅動芯片的工作條件。例如，限流電阻燒毀會導致驅動芯片無供電，濾波電容失效會導致信號干擾。

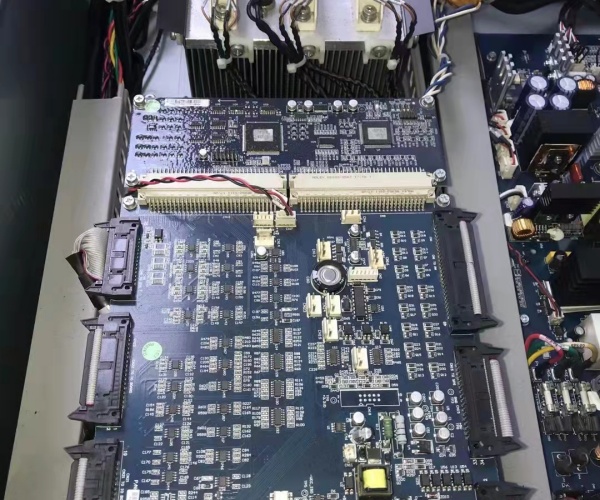

（四）主控板故障（故障概率約10%）
主控板是UPS的“大腦”，若其出現故障，不僅會導致無顯示，還可能伴隨整個UPS無法啟動。常見故障點包括：
- CPU芯片故障：主控板上的CPU芯片（如STM32系列、PIC系列）因供電異常、靜電沖擊或老化而損壞，無法啟動自檢程序或發送顯示信號，導致顯示系統無響應。
- BIOS芯片損壞或程序丟失：BIOS芯片存儲著UPS的自檢程序和基礎配置信息，若芯片物理損壞或程序因干擾丟失，主控板無法完成初始化，進而無法驅動顯示系統。
- 主控板電源電路故障：主控板上的電壓轉換電路（如從12V轉換為3.3V的LDO穩壓器）損壞，導致CPU及外圍電路無供電，主控板無法工作。
（五）顯示屏本身故障（故障概率約10%）
顯示屏作為顯示系統的終端設備，其故障直接表現為無顯示，但發生概率相對較低。具體包括：
- LED/LCD面板損壞：顯示屏因外力撞擊、高溫或老化導致面板內部的發光二極管（LED）燒毀或液晶分子失效，即使有正常的驅動信號，也無法顯示內容。
- 顯示屏背光故障（針對LCD顯示屏）：LCD顯示屏需要背光模塊（由背光板、燈管或LED燈條組成）提供光源。若背光驅動電路損壞或LED燈條燒毀，會導致屏幕發黑，看似無顯示，但仔細觀察可能會發現隱約的字符（需用強光照射屏幕）。
二、專業維修方法與步驟
艾默生UPS電源開機無顯示的維修需遵循“先安全、后排查；先簡單、后復雜；先外部、后內部”的原則，具體步驟如下。
（一）維修前準備工作
在進行任何維修操作前，必須確保人身安全和設備安全，準備以下工具和材料：
- 安全防護工具：絕緣手套、絕緣鞋、防靜電手環（避免靜電損壞電子元件）。
- 檢測工具：萬用表（數字式，具備電壓、電阻、通斷檢測功能）、示波器（可選，用于檢測信號波形）、螺絲刀套裝（十字、一字，適配UPS機箱螺絲）、鑷子、焊錫槍、焊錫絲。
- 備件與材料：同型號保險管、整流橋、濾波電容、驅動芯片、排線、顯示屏等（根據故障排查結果準備）。
- 技術資料：對應型號艾默生UPS的電路圖、元器件布局圖（可向廠家或供應商索?。?/li>
警告：維修前必須斷開UPS的市電輸入和電池連接，并用萬用表確認輸入端無電壓，避免觸電事故！
（二）逐步故障排查與維修流程
步驟1：外部直觀檢查
先對UPS進行外部檢查，排除簡單故障：
- 檢查市電輸入插座是否正常供電，電源線是否插緊；若為電池供電，檢查電池連接線是否牢固，電池組外觀是否有鼓包、漏液現象。
- 觀察UPS機箱是否有明顯的物理損壞、燒焦痕跡或異味，若有則可能是內部元件燒毀，需進一步拆機檢查。

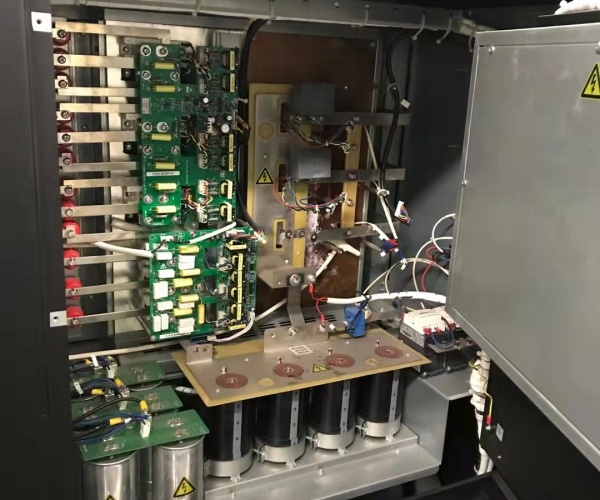

步驟2：電源供應模塊檢測與維修
1. 保險管檢測：拆開UPS機箱，找到電源模塊（通常位于機箱底部或背部），取下輸入保險管，用萬用表通斷檔檢測保險管是否熔斷。若熔斷，需先排查是否存在短路故障（如整流橋擊穿），再更換同規格保險管。
2. 輸出電壓檢測：將電源模塊接通市電（注意安全，僅連接輸入端子，不接負載），用萬用表直流電壓檔檢測模塊的5V、12V輸出端子（參考電路圖標識）。若無輸出或電壓低于標準值（如5V輸出低于4.5V），則需拆解電源模塊進一步檢查。
3. 整流濾波電路維修：檢查整流橋堆是否擊穿（用萬用表二極管檔檢測各引腳間的正向壓降，若為0則擊穿），更換同型號整流橋；檢查濾波電容是否鼓包、漏液，若損壞則更換同容量、同耐壓值的電解電容（注意電容極性）。
4. DC-DC轉換電路維修：檢測DC-DC轉換器芯片的輸入電壓是否正常，若輸入正常但輸出異常，可更換芯片；同時檢查芯片外圍的電感、電阻是否損壞，逐一排查并更換故障元件。
步驟3：連接線束檢測與維修
1. 排線松動檢查：拔下主控板與顯示驅動板、驅動板與顯示屏之間的排線，用橡皮擦清潔連接器針腳和排線接口，去除氧化層，然后重新插緊排線，確保接觸良好。
2. 排線通斷檢測：用萬用表通斷檔逐根檢測排線內部導線是否斷裂，若發現斷裂，可更換同規格排線；若排線絕緣層破損短路，需用絕緣膠帶包裹或更換排線。
步驟4：顯示驅動板檢測與維修
1. 供電檢測：用萬用表檢測驅動板的供電端子是否有5V或12V電壓輸入（由電源模塊提供），若無供電，需檢查電源線束是否正常；若供電正常，繼續檢測驅動芯片。
2. 驅動芯片檢測：查找驅動板上的核心驅動芯片，根據芯片 datasheet 測量其引腳電壓是否符合標準值。若引腳電壓異常或芯片表面有燒毀痕跡，更換同型號驅動芯片（需使用焊錫槍精準焊接，避免虛焊）。
3. 外圍元件檢測：用萬用表檢測驅動板上的電阻、電容、二極管等元件，更換損壞的元件。
步驟5：主控板檢測與維修
1. 供電檢測：檢測主控板的電源輸入端子是否有正常電壓（如12V），以及板上LDO穩壓器的輸出電壓（如3.3V）是否正常，若異常則更換穩壓器或檢查供電線路。
2. CPU芯片檢測：觀察CPU芯片是否有燒毀痕跡，用示波器檢測CPU的時鐘信號和復位信號是否正常（需參考電路圖）。若CPU芯片故障，由于其通常為貼片焊接且涉及程序，建議聯系艾默生廠家或專業維修機構更換主控板。
3. BIOS芯片檢測：若懷疑BIOS程序丟失，可嘗試重新刷寫BIOS程序（需使用專用編程器和廠家提供的程序文件）；若芯片物理損壞，則更換同型號BIOS芯片。
步驟6：顯示屏檢測與維修
1. LED顯示屏檢測：將正常的顯示驅動信號接入顯示屏（可外接信號源測試），若顯示屏仍不亮，用萬用表檢測顯示屏內部的LED燈珠是否燒毀，更換損壞的燈珠或整個顯示屏。
2. LCD顯示屏檢測：用強光照射屏幕，若能看到隱約字符，說明顯示屏背光故障。檢查背光驅動電路的電壓輸出，更換損壞的背光驅動芯片或LED燈條；若屏幕完全無顯示且背光正常，則需更換LCD面板。
三、總結與預防建議
艾默生UPS電源開機無顯示的硬件故障主要源于電源供應模塊、連接線束、顯示驅動板、主控板和顯示屏，其中電源模塊故障和連接線束接觸不良占比最高。維修時需遵循科學的排查流程，從簡單到復雜逐步定位故障點，并嚴格遵守安全操作規范。
為減少此類故障的發生，建議用戶做好日常維護工作：定期清潔UPS內部灰塵，保持通風良好；避免市電電壓劇烈波動，必要時安裝穩壓器；定期檢測電池狀態，及時更換老化電池；避免UPS長期過載運行。通過規范的維護和及時的維修，可有效延長艾默生UPS電源的使用壽命，保障后端負載設備的穩定運行。
