ABB變頻器上電沒反應故障維修方法詳解：ABB變頻器作為工業自動化領域中常用的電力電子設備，廣泛應用于風機、水泵、傳送帶等各類機械設備的調速控制。在實際運行過程中，“上電沒反應”是較為常見的故障現象之一，該故障直接導致設備無法正常啟動，嚴重影響生產進度。

一、 上電沒反應的核心硬件故障原因分析

ABB變頻器上電沒反應的硬件故障主要集中在電源電路、主板（CPU板）、功率模塊、開關電源四大核心部位。不同部位的故障機理不同，需通過專業測量工具逐步排查定位。

1.1 電源輸入電路故障

電源輸入電路是變頻器獲取電能的第一道環節，負責將三相或單相交流電引入設備，并進行初步的濾波、整流處理。該部分故障會導致變頻器無法獲得正常的輸入電壓，從而出現上電沒反應的現象。常見故障原因包括：

1.1.1 輸入電源開關與電纜故障

變頻器的輸入電源通常通過空氣開關、接觸器或熔斷器連接，若這些元件出現故障，會直接切斷電源通路。

• 空氣開關跳閘：若電網電壓波動過大、變頻器內部短路或負載過載，可能導致空氣開關過流跳閘。此時需檢查空氣開關的額定電流是否與變頻器匹配（一般為變頻器額定電流的1.2-1.5倍），并測量開關輸出端電壓是否正常。
• 輸入電纜故障：電纜老化、絕緣層破損或接頭松動會導致電源無法正常傳輸。使用絕緣搖表測量電纜的絕緣電阻（三相電纜對地絕緣電阻應≥1MΩ），用萬用表通斷檔檢查電纜是否存在斷路情況。
• 熔斷器燒毀：部分ABB變頻器（如ACS510系列）在輸入側設有快速熔斷器，當輸入電流過大時熔斷器會熔斷以保護后續電路。檢查熔斷器外觀是否發黑、玻璃管是否破裂，并用萬用表通斷檔測量其導通性，若不導通則需更換同型號熔斷器（注意熔斷器的額定電流和電壓參數必須與原配件一致）。

1.1.2 整流橋故障

整流橋（整流模塊）的作用是將輸入的交流電整流為直流電，為直流母線電容充電。ABB變頻器常用的整流橋有單相全橋（小功率機型）和三相全橋（大功率機型）兩種，故障形式主要為整流二極管擊穿短路或開路。

故障檢測方法：斷開變頻器輸入電源，拆除整流橋與直流母線的連接線纜，用萬用表二極管檔測量整流橋各引腳之間的正反向電阻。以三相整流橋為例，測量“+”極與三相輸入端子（R、S、T）之間的正向電阻，正常情況下應為幾百歐到幾千歐，反向電阻應接近無窮大；測量“-”極與R、S、T之間的正向電阻也應符合上述規律，若出現電阻為0（短路）或無窮大（開路），則說明整流橋已損壞。

故障原因：整流橋損壞多由電網電壓過高、雷擊、輸入電源缺相、負載沖擊過大或整流橋散熱不良（如散熱風扇損壞、散熱片積塵）導致。

1.1.3 直流母線電容故障

直流母線電容（電解電容）用于平滑整流后的直流電壓，減少電壓波動，并儲存電能。電容故障是變頻器上電沒反應的常見原因之一，尤其是使用年限較長（超過5年）的設備。

• 電容鼓包與漏液：電解電容的使用壽命與溫度密切相關，長期高溫運行會導致電解液蒸發，電容外殼鼓包、頂部防爆閥破裂，甚至漏液。外觀檢查若發現上述現象，即可判斷電容損壞。
• 電容容量衰減：即使電容外觀無明顯異常，長期使用后容量也會逐漸衰減，導致直流母線電壓紋波增大，無法為后續電路提供穩定的直流電源。使用電容容量測試儀測量電容的實際容量，若容量低于額定值的80%，則需更換。
• 電容短路：少數情況下，電容內部極板擊穿會導致短路，此時測量電容兩端電阻為0，同時可能引發輸入熔斷器燒毀。

1.2 開關電源故障

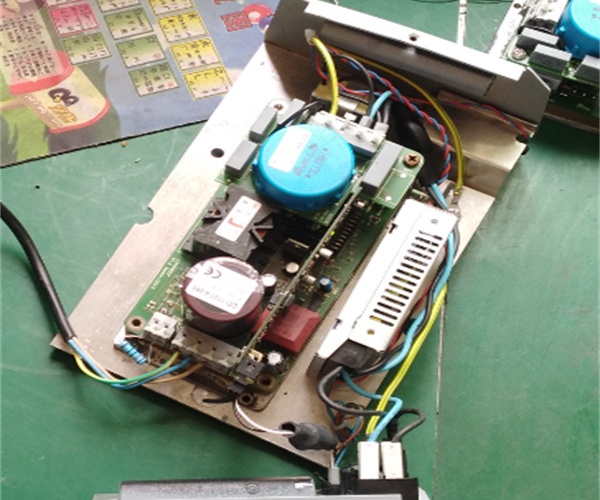

開關電源是變頻器的“心臟供血系統”，負責將直流母線的高壓直流電轉換為低壓直流電（如+5V、+12V、+24V），為主板、CPU、散熱風扇、繼電器等元件供電。若開關電源故障，主板等核心部件無法獲得工作電壓，變頻器必然上電沒反應。

1.2.1 開關電源控制芯片故障

開關電源控制芯片（如UC3842、TL494、SG3525等）是開關電源的核心，負責產生PWM（脈沖寬度調制）信號，控制開關管的導通與關斷。芯片故障會導致開關電源無法啟動。

故障檢測方法：首先測量控制芯片的供電電壓（如UC3842的7腳供電電壓應為10-30V），若供電正常但芯片無輸出（測量6腳PWM輸出端無電壓波動），則需進一步檢查芯片的外圍元件（如啟動電阻、反饋電阻），若外圍元件正常，則可判斷芯片損壞。

1.2.2 開關管與續流二極管故障

開關管（MOSFET或IGBT）在控制芯片的驅動下高頻導通/關斷，將直流母線電壓轉換為高頻交流電壓；續流二極管則用于保護開關管，防止其被反向電壓擊穿。

故障檢測方法：斷開電源，用萬用表二極管檔測量開關管的源極（S）、漏極（D）、柵極（G）之間的正反向電阻。正常情況下，S-D之間正向電阻無窮大，反向電阻為幾百歐；G-S之間電阻應接近無窮大（若為0則說明開關管擊穿短路）。續流二極管的測量方法與整流二極管類似，若正反向電阻均為0或無窮大，則說明二極管損壞。

1.2.3 高頻變壓器與輸出整流濾波電路故障

高頻變壓器將開關管輸出的高頻交流電壓降壓為所需的低壓交流電壓；輸出整流濾波電路則將降壓后的交流電整流為直流電，并通過電容濾波使其平滑。

• 高頻變壓器故障：變壓器繞組開路或短路會導致輸出電壓為0或異常。用萬用表通斷檔測量變壓器各繞組的導通性，若某一繞組開路，則需更換變壓器；若繞組之間短路（測量不同繞組之間電阻為0），也需更換變壓器。
• 輸出整流二極管/整流橋故障：輸出整流元件損壞會導致無直流輸出或輸出電壓紋波過大。測量方法與整流橋類似，若二極管擊穿或開路，則需更換。
• 輸出濾波電容故障：濾波電容容量衰減或短路會導致輸出電壓不穩定或無輸出。測量電容容量和絕緣電阻，若不符合要求則更換。

1.3 主板（CPU板）故障

主板是變頻器的“大腦”，集成了CPU、存儲器、接口電路、控制電路等，負責接收外部信號、處理數據并發出控制指令。主板故障會導致變頻器無法正常啟動，甚至上電沒反應。

1.3.1 CPU供電電路故障

CPU芯片需要穩定的低壓直流電（如+5V）供電，若供電電路故障，CPU無法工作。

故障檢測方法：用萬用表直流電壓檔測量CPU芯片的供電引腳電壓，若電壓為0或低于額定值，需檢查供電電路中的線性穩壓器（如7805）、濾波電容、限流電阻等元件。例如，7805穩壓器輸入電壓正常（如+12V）但輸出電壓為0，則說明穩壓器損壞，需更換。

1.3.2 CPU芯片與存儲器故障

CPU芯片本身損壞或程序存儲器（如EEPROM）故障會導致變頻器無法啟動。

• CPU芯片故障：若CPU供電正常，但無控制信號輸出（如無PWM信號送至功率模塊驅動電路），則可能是CPU芯片損壞。由于CPU芯片通常為BGA封裝，更換難度較大，需專業設備（如熱風槍）和技術，建議聯系專業維修人員或更換主板。
• 存儲器故障：存儲器用于存儲變頻器的參數和程序，若存儲器損壞，CPU無法讀取程序，變頻器會處于待機狀態。用編程器讀取存儲器內容，若無法讀取或內容錯亂，則需更換存儲器并重新寫入程序。

1.3.3 主板接口與控制電路故障

主板上的電源接口、通訊接口、按鍵接口等若出現虛焊、短路或元件損壞，也可能導致上電沒反應。例如，電源接口的引腳虛焊會導致開關電源輸出的低壓電無法送達主板，此時需重新焊接接口；若接口電路中的限流電阻燒毀，則需更換電阻。

1.4 功率模塊故障

功率模塊（IGBT模塊）是變頻器的核心執行元件，負責將直流母線的直流電逆變為頻率可調的交流電，驅動電機運行。雖然功率模塊故障通常表現為變頻器報警（如過流、短路報警），但在某些情況下（如模塊內部嚴重短路導致開關電源保護 shutdown），也會出現上電沒反應的現象。

故障檢測方法：斷開變頻器輸入電源，拆除功率模塊與直流母線、輸出端子的連接線纜，用萬用表二極管檔測量功率模塊各引腳之間的正反向電阻。以三相IGBT模塊為例，測量直流母線“+”極與U、V、W輸出端子之間的正向電阻，正常情況下應為幾百歐，反向電阻無窮大；測量“-”極與U、V、W之間的正向電阻也應符合上述規律；同時測量U、V、W之間的電阻，正常情況下應無窮大。若出現電阻為0（短路）或無窮大（開路），則說明功率模塊損壞。

故障原因：功率模塊損壞多由過流、過壓、散熱不良、驅動電路故障或模塊本身質量問題導致。

二、 針對性維修方法與操作步驟

根據上述故障原因分析，針對不同部位的故障，需采取對應的維修方法。以下為詳細的維修操作步驟，維修人員需嚴格按照流程執行，避免二次故障。

2.1 電源輸入電路維修

2.1.1 輸入開關與電纜維修

1. 若空氣開關跳閘，先檢查變頻器內部是否存在短路故障（如整流橋、功率模塊短路），排除內部故障后，更換與原型號一致的空氣開關；
2. 若輸入電纜絕緣破損或斷路，更換同規格（截面積、長度）的電纜，并重新緊固接頭，確保接觸良好；
3. 若熔斷器燒毀，更換同型號（額定電流、電壓）的熔斷器，更換前需確認輸入電路無短路故障，避免新熔斷器再次燒毀。

2.1.2 整流橋更換步驟

1. 斷電放電后，用絕緣螺絲刀拆除整流橋與輸入端子、直流母線的連接線纜，并記錄線纜的連接位置（建議拍照留存）；
2. 擰下整流橋固定在散熱片上的螺絲，取下損壞的整流橋；
3. 清理散熱片表面的積塵和舊硅脂，涂抹新的導熱硅脂（厚度約0.1-0.2mm），確保散熱良好；
4. 安裝新的整流橋，緊固螺絲（扭矩需符合變頻器手冊要求，避免過緊損壞模塊）；
5. 重新連接線纜，確保接線正確、牢固，并用萬用表二極管檔再次測量整流橋的正反向電阻，確認安裝無誤。

2.1.3 直流母線電容更換步驟

1. 斷電放電后，拆除電容與直流母線“+”、“-”極的連接線纜，記錄電容的連接方式（串聯或并聯）；
2. 擰下電容固定支架的螺絲，取下損壞的電容；
3. 選擇與原電容參數一致的新電容（包括額定電壓、容量、極性、安裝尺寸），注意大功率變頻器的電容通常為多只串聯或并聯，需同時更換所有電容，避免新舊電容參數不一致導致損壞；
4. 安裝新電容，緊固支架螺絲，連接線纜時注意極性（“+”接“+”，“-”接“-”），避免接反導致電容爆炸；
5. 用萬用表直流電壓檔測量電容兩端電壓，上電后電壓應逐漸上升至額定值（如三相380V輸入機型，直流母線電壓約為540V），確認電容工作正常。

2.2 開關電源維修

2.2.1 控制芯片與開關管更換步驟

1. 斷電后，拆除開關電源板的固定螺絲，取下電源板；
2. 用萬用表確定損壞的控制芯片或開關管，記錄元件的型號和引腳排列；
3. 用電烙鐵和吸錫器拆除損壞的元件，注意加熱時間不宜過長，避免損壞電路板銅箔；
4. 清理焊盤，涂抹助焊劑，焊接新的元件，確保引腳無虛焊、短路；
5. 檢查芯片外圍元件（如啟動電阻、反饋電容）是否損壞，若有損壞一并更換；
6. 將電源板裝回變頻器，接通直流母線電源（可外接直流電源，避免直接接交流電源），用示波器測量控制芯片輸出的PWM信號和開關管的工作電壓，確認開關電源啟動正常。

2.2.2 高頻變壓器與輸出整流濾波電路維修

1. 若高頻變壓器損壞，拆除變壓器的固定螺絲和繞組連接線，更換同型號的變壓器，注意繞組的接線順序不能出錯；
2. 若輸出整流二極管損壞，拆除損壞的二極管，焊接新的二極管（注意二極管的極性）；
3. 若輸出濾波電容損壞，拆除電容，更換同參數的電容；
4. 維修完成后，接通電源，用萬用表測量開關電源的輸出電壓（如+5V、+12V、+24V），確保電壓穩定在額定值±5%范圍內。

2.3 主板維修

3.3.1 CPU供電電路維修

1. 測量CPU供電引腳電壓，確定供電電路故障點；
2. 若線性穩壓器（如7805）損壞，拆除穩壓器，焊接新的穩壓器，注意輸入輸出引腳不能接反；
3. 若濾波電容損壞，更換同參數的電容；
4. 維修后，再次測量CPU供電電壓，確保電壓穩定。

2.3.2 存儲器與接口電路維修

1. 若存儲器故障，用編程器讀取原存儲器的程序（若可讀取），拆除損壞的存儲器，焊接新的存儲器，并用編程器將原程序寫入新存儲器；
2. 若接口電路虛焊，用熱風槍對接口引腳進行補焊，注意溫度控制在250-300℃，避免損壞接口；
3. 若接口電路限流電阻燒毀，更換同阻值的電阻；
4. 維修后，接通電源，觀察主板上的指示燈是否正常（如電源指示燈亮、運行指示燈閃爍），若指示燈正常，則說明主板基本工作正常。

2.4 功率模塊更換步驟

1. 斷電放電后，拆除功率模塊與直流母線、輸出端子、驅動電路的連接線纜，記錄線纜的連接位置；
2. 擰下功率模塊固定在散熱片上的螺絲，取下損壞的模塊；
3. 清理散熱片表面的舊硅脂，涂抹新的導熱硅脂；
4. 安裝新的功率模塊，緊固螺絲（扭矩需符合手冊要求）；
5. 重新連接線纜，確保接線正確、牢固，并用萬用表二極管檔測量模塊的正反向電阻，確認安裝無誤；
6. 檢查驅動電路（如驅動光耦、驅動電阻）是否損壞，若有損壞一并更換，避免新模塊再次損壞。

三、 總結

ABB變頻器上電沒反應的硬件故障排查需遵循“由簡到繁、由外到內”的原則，從電源輸入電路入手，逐步排查開關電源、主板、功率模塊等核心部位。維修過程中需嚴格遵守安全操作規程，使用專業工具和儀表，確保維修質量。同時，做好日常維護與預防工作，可有效降低故障發生率，提高變頻器的運行可靠性。
