羅克韋爾AB觸摸屏無法正常通訊故障維修省心省力：羅克韋爾AB觸摸屏作為工業自動化控制系統中的重要人機交互設備，其穩定的通訊性能直接關系到整個生產線的正常運行。在實際應用中，觸摸屏與PLC、控制器等設備之間的通訊故障較為常見，其中硬件故障占據了相當大的比例。我們公司有著豐富的維修經驗和強大的技術團隊，歡迎來電咨詢。

一、 羅克韋爾AB觸摸屏無法正常通訊硬件故障分類與原因分析

1.1 通訊接口模塊故障

通訊接口模塊是觸摸屏與外部設備連接的直接部件，也是最容易出現故障的部位之一。其故障原因主要包括以下幾個方面：

• 物理損壞：在工業現場，觸摸屏的通訊接口可能會因插拔不當、外力撞擊、灰塵堆積等原因造成物理損壞。例如，RJ45以太網接口的水晶頭插槽可能因頻繁插拔導致彈片變形或斷裂，RS232/RS485接口的針腳可能因撞擊而彎曲、折斷，或者接口外殼損壞導致內部電路暴露。
• 電路燒毀：過電壓、過電流是導致通訊接口模塊電路燒毀的主要原因。當外部設備出現電源故障，或者在連接過程中出現靜電放電、接線錯誤等情況時，過高的電壓或電流會通過通訊接口進入觸摸屏內部，燒毀接口模塊的芯片、電阻、電容等元器件。
• 芯片老化：隨著觸摸屏使用時間的增長，通訊接口模塊中的芯片（如通訊控制器芯片、電平轉換芯片等）會因長時間工作而出現老化現象。芯片的性能逐漸下降，可能導致信號傳輸不穩定、通訊速率降低，甚至完全無法通訊。

1.2 內部通訊電路故障

內部通訊電路是觸摸屏處理通訊信號的核心部分，其故障會直接影響信號的處理和傳輸。常見的故障原因有：

• 元器件損壞：內部通訊電路中的電阻、電容、電感等無源元器件，以及三極管、二極管等有源元器件，可能因質量問題、電壓波動、溫度過高而損壞。例如，電容可能出現鼓包、漏液現象，電阻可能因過流而燒毀，三極管可能因擊穿而失效。這些元器件的損壞會導致通訊電路的參數發生變化，無法正常處理信號。
• 線路虛焊或斷路：觸摸屏在生產過程中，如果焊接工藝不佳，或者在使用過程中受到振動、溫度變化等因素的影響，內部通訊電路的線路可能會出現虛焊或斷路的情況。虛焊會導致信號接觸不良，出現通訊時斷時續的現象；斷路則會直接導致信號無法傳輸，通訊中斷。
• 邏輯電路故障：內部通訊電路中的邏輯控制芯片（如FPGA、CPLD等）負責對通訊數據進行邏輯處理和時序控制。如果邏輯芯片出現程序錯亂、硬件損壞等問題，會導致通訊數據的解析錯誤，無法實現正常的通訊交互。

1.3 電源模塊故障

電源模塊為觸摸屏的通訊硬件系統提供穩定的工作電壓（如5V、12V、24V等），電源模塊故障會導致通訊系統無法獲得正常的供電，從而出現通訊故障。其故障原因主要包括：

• 電源適配器損壞：對于需要外部電源適配器供電的觸摸屏，電源適配器可能因長時間工作、電壓不穩、進水等原因而損壞，導致輸出電壓不足或無輸出。
• 內部電源電路故障：觸摸屏內部的電源轉換電路（如開關電源電路、線性電源電路）中的元器件（如電源管理芯片、整流橋、濾波電容等）可能出現損壞，導致無法將輸入電壓轉換為通訊系統所需的穩定電壓。例如，濾波電容損壞會導致輸出電壓紋波過大，影響通訊電路的正常工作。
• 電源接口接觸不良：觸摸屏的電源接口可能因插拔頻繁、灰塵污染等原因出現接觸不良的情況，導致供電不穩定，通訊系統時而正常時而故障。

1.4 連接線纜故障

連接線纜是觸摸屏與外部設備之間傳輸通訊信號的介質，其故障也是導致通訊異常的常見原因。具體原因如下：

• 線纜斷裂：在工業現場，連接線纜可能會因拉扯、擠壓、磨損等原因?qū)е聝?nèi)部導線斷裂。尤其是在移動設備或振動較大的環境中，線纜的斷裂概率更高。線纜斷裂會導致信號傳輸中斷。
• 線纜短路：線纜的絕緣層可能因老化、破損而導致內部導線短路。短路會導致通訊信號失真，甚至可能燒毀觸摸屏或外部設備的通訊接口。
• 接觸不良：線纜的接頭（如水晶頭、DB9接頭等）可能因壓接不牢固、氧化、灰塵堆積等原因出現接觸不良的情況。接觸不良會導致信號傳輸不穩定，出現通訊丟包、誤碼等現象。
• 線纜選型不當：如果選用的線纜不符合通訊要求，例如線纜的阻抗不匹配、屏蔽性能差等，會導致信號衰減、干擾增大，影響通訊質量。例如，以太網通訊需要使用阻抗為100Ω的雙絞線，如果使用了阻抗不匹配的線纜，會導致信號反射，降低通訊速率和穩定性。

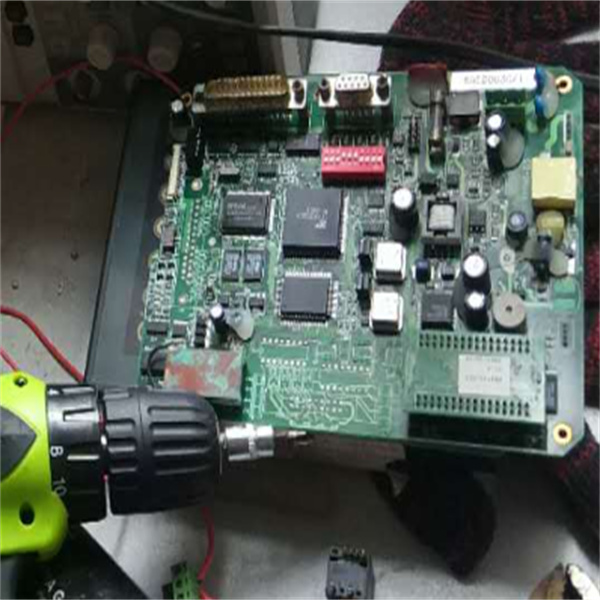

二、 羅克韋爾AB觸摸屏通訊硬件故障維修方法

2.1 通訊接口模塊故障維修

針對通訊接口模塊的不同故障情況，可采取以下維修方法：

• 物理損壞維修：如果通訊接口只是輕微的物理損壞，如RJ45接口的彈片變形，可使用鑷子等工具小心地將彈片復位；如果接口針腳彎曲，可使用鑷子將針腳矯正至正確位置。如果接口損壞嚴重，如外殼破裂、針腳折斷，則需要更換整個通訊接口模塊。更換接口模塊時，需先拆卸觸摸屏的外殼，找到接口模塊的安裝位置，焊下?lián)p壞的模塊，然后將新的模塊焊接到電路板上，注意焊接時要確保焊點牢固、無虛焊。
• 電路燒毀維修：當通訊接口模塊電路燒毀時，首先需要使用萬用表檢測接口模塊周圍的元器件，找出燒毀的芯片、電阻、電容等部件。然后，使用電烙鐵將損壞的元器件焊下，更換為型號、參數相同的新元器件。更換完成后，需要對焊接部位進行清理，去除殘留的焊錫和雜物。最后，通電測試通訊接口是否能正常工作。
• 芯片老化維修：如果確定是通訊接口模塊中的芯片老化導致故障，需要更換老化的芯片。更換芯片前，需確認芯片的型號和封裝類型，選擇合適的替換芯片。更換時，使用熱風槍或電烙鐵將老化的芯片取下，然后將新芯片焊接到電路板上，確保芯片的引腳與電路板上的焊盤準確對齊，焊接牢固。

2.2 內部通訊電路故障維修

內部通訊電路故障的維修相對復雜，需要具備一定的電子電路知識和焊接技能，具體維修方法如下：

• 元器件損壞維修：使用萬用表、示波器等工具檢測內部通訊電路中的元器件，找出損壞的元器件。對于損壞的電阻、電容、二極管等無源元器件，直接焊下更換即可；對于損壞的三極管、芯片等有源元器件，需要確認其型號和參數，選擇相同型號的替換件進行更換。更換完成后，需要檢查電路的連接是否正確，確保沒有因更換元器件導致線路短路或斷路。
• 線路虛焊或斷路維修：對于線路虛焊的情況，可使用電烙鐵對虛焊部位進行補焊，確保焊點牢固；對于線路斷路的情況，需要先找到斷路的位置，然后使用導線將斷路的兩端連接起來，或者更換損壞的電路板。在查找斷路位置時，可使用萬用表的通斷檔，逐段檢測電路的通斷情況。
• 邏輯電路故障維修：如果邏輯電路故障是由于程序錯亂導致的，可嘗試對觸摸屏進行固件升級，恢復邏輯芯片的正常程序；如果是邏輯芯片硬件損壞，則需要更換邏輯芯片。更換邏輯芯片時，需要注意芯片的引腳定義和安裝方向，避免因安裝錯誤導致更大的故障。

2.3 電源模塊故障維修

電源模塊故障的維修方法如下：

• 電源適配器損壞維修：如果是電源適配器損壞，首先檢查電源適配器的指示燈是否亮，如果指示燈不亮，可使用萬用表檢測電源適配器的輸出電壓是否正常。如果輸出電壓為零或遠低于額定電壓，則需要更換電源適配器。更換時，需選擇與觸摸屏匹配的電源適配器，確保其輸出電壓、電流等參數符合要求。
• 內部電源電路故障維修：打開觸摸屏外殼，檢查內部電源電路中的元器件是否有明顯的損壞跡象，如電容鼓包、整流橋燒毀等。使用萬用表檢測電源管理芯片的輸入電壓和輸出電壓是否正常。如果發現損壞的元器件，焊下更換為相同型號的元器件。更換完成后，通電測試電源電路的輸出電壓是否穩定，是否符合通訊系統的要求。
• 電源接口接觸不良維修：如果是電源接口接觸不良，可先清理接口處的灰塵和雜物，然后使用鑷子調整接口的彈片，使其與電源插頭接觸緊密。如果接口損壞嚴重，則需要更換電源接口。更換電源接口時，需將舊接口焊下，然后將新接口焊接到電路板上。

2.4 連接線纜故障維修

連接線纜故障的維修相對簡單，具體方法如下：

• 線纜斷裂維修：如果線纜斷裂，可使用萬用表的通斷檔檢測斷裂的位置，然后將斷裂的兩端剪斷，重新剝線、壓接接頭，或者更換新的線纜。在壓接接頭時，需確保壓接牢固，線序正確。
• 線纜短路維修：如果線纜短路，可使用萬用表的電阻檔檢測短路的位置，然后將短路的部分剪斷，重新連接，或者更換新的線纜。如果是線纜絕緣層破損導致的短路，可使用絕緣膠帶對破損處進行包裹絕緣處理，但這種方法僅適用于臨時應急，長期使用建議更換新線纜。
• 接觸不良維修：對于線纜接頭接觸不良的情況，可先清理接頭處的氧化層和灰塵，然后重新插拔接頭，確保接觸緊密。如果接頭壓接不牢固，可重新壓接接頭，或者更換新的接頭。
• 線纜選型不當維修：如果是線纜選型不當導致的通訊故障，需要更換符合通訊要求的線纜。例如，以太網通訊應使用標準的Cat5e或Cat6雙絞線，RS485通訊應使用屏蔽雙絞線，以減少信號干擾。

三、 總結與展望

羅克韋爾AB觸摸屏無法正常通訊的硬件故障原因復雜多樣，涉及通訊接口模塊、內部通訊電路、電源模塊和連接線纜等多個方面。本文通過對這些故障原因的詳細分析，提供了針對性的維修方法和步驟，并強調了故障維修后的測試與驗證以及日常的預防措施。

在實際的工業現場故障排查中，技術人員應根據具體情況，結合本文介紹的方法和工具，逐步縮小故障范圍，準確判斷故障點，并采取有效的維修措施。同時，加強對觸摸屏通訊硬件系統的日常維護與保養，能夠有效減少故障的發生，提高設備的運行可靠性。

隨著工業自動化技術的不斷發展，羅克韋爾AB觸摸屏的功能也在不斷升級，其通訊硬件系統也將更加復雜和智能化。未來，我們需要不斷學習和掌握新的技術知識，提高故障排查和維修的能力，以適應自動化系統發展的需求。同時，也期待羅克韋爾公司能夠推出更加可靠、易維護的觸摸屏產品，為工業自動化的發展提供更好的支持。
